Поверка вольтметра универсального В7-77М в Перми
Назначение: для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока, электрического сопротивления, частоты переменного напряжения, электрической ёмкости, тестирования p-n переходов, звуковой прозвонки целостности цепи и коэффициента усиления транзисторов по току.
Поверка вольтметра универсального В7-77М

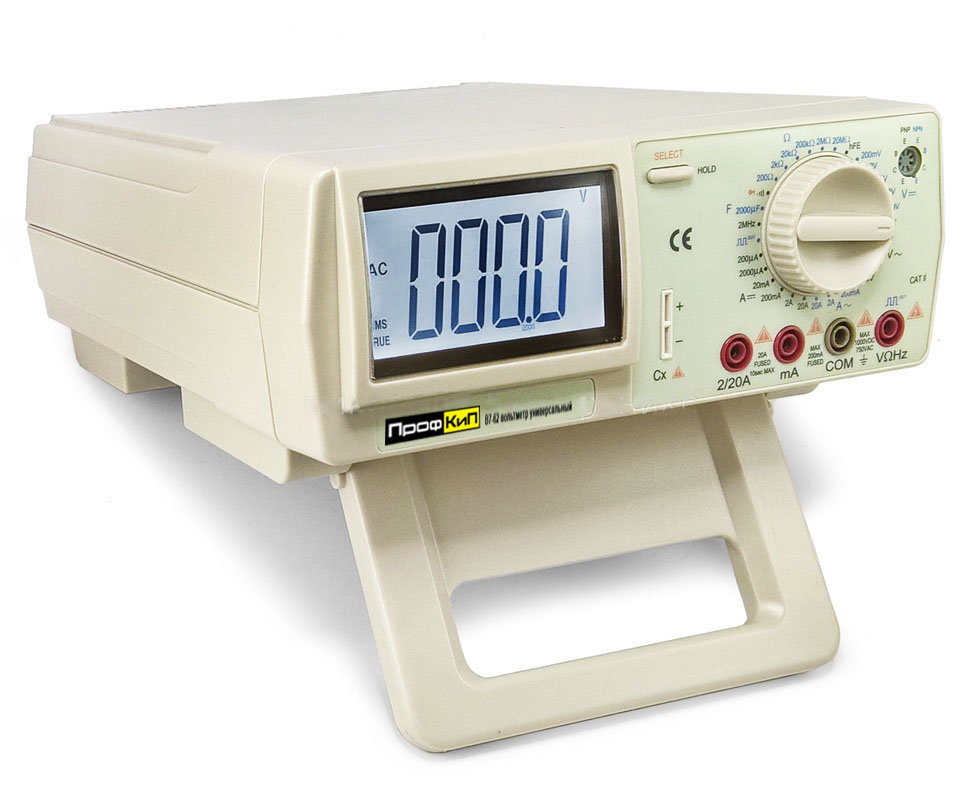

Вольтметры универсальные В7-77М (далее — вольтметры) представляют собой портативные многофункциональные измерительные приборы с высокой разрешающей способностью, с 5 разрядами индикации, конструктивно выполненные в специальном пластмассовом защитном корпусе.
Вольтметры универсальные В7-77М применяются при ремонте, настройке и разработке электро и радиотехнических устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.
На лицевой панели вольтметров расположены три основных элемента: дисплей, входные контактные зажимы, переключатели. Включение и выключение вольтметров осуществляется выключателем сети, выбор режимов измерения осуществляется при помощи переключателя. На задней панели вольтметров расположены разъем для шнура питания, панель с серийным номером прибора.
Управление работой вольтметра осуществляется однокристальным микроконтроллером. Микроконтроллер считывает данные из АЦП, измеряет частоту сигналов, управляет всеми измерительными процессами и алгоритмами, считывает данные режима работы и предела измерения, выводит показания на индикатор, генерирует звуки. Он выполняет все вычислительные операции (обработка данных, цифровая фильтрация, формирование констант при калибровке, цифровая калибровка и линеаризация) и анализ состояния прибора. Непосредственно к портам микроконтроллера подключен индикатор, клавиатура и звонок. Микроконтроллер производит установку режимов измерения и пределов (состояния измерительной схемы), формируя сигналы управления реле и электронными ключами.
Поверка осуществляется по документу МП-372/447-2012 «Вольтметры универсальные В7-77М. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 ноября 2012 г.
Перечень основных средств, применяемых при поверке:
Перечень основных средств, применяемых при поверке:
- – калибратор универсальный FLUKE 5520A: диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В; пределы допускаемой абсолютной погрешности (∆U): ± (0,000011 – 0,000018) · U; диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц); пределы допускаемой абсолютной погрешности (∆U): ± (0,00015 –0,002) · U; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А; пределы допускаемой абсолютной погрешности (∆I): ± (0,0001 – 0,0005) · I; диапазон воспроизведения силы переменного тока: 29 мкА – 20,5 А (10 Гц – 30 кГц); пределы допускаемой абсолютной погрешности (∆I): ± (0,0004 – 0,003) · I; диапазон воспроизведения частоты переменного тока: 0,01 Гц – 2 МГц; пределы допускаемой абсолютной погрешности (∆f): ± (2,5 · 10-6) · f; диапазон воспроизведения электрического сопротивления: 0,0001 Ом – 1100 МОм; пределы допускаемой абсолютной погрешности (∆R): ± (0,000028 – 0,003) · R; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ; пределы допускаемой абсолютной погрешности (∆L): ± (0,0025 – 0,011) · L.
Сведения о методах измерений
- Методы измерений с помощью вольтметров универсальных В7-77М указаны в документе «Вольтметры универсальные В7-77М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным В7-77М
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока.
- Техническая документация ЗАО «ПрофКИП».
