Поверка установки измерительной УКМ-100 в Перми

Назначение: для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер длины 3 и 4 разрядов и рабочих мер длины 1-5 классов точности с номинальной длиной 0,5…100 мм и применяется при их поверке.

Взамен № 24749-03

Поверка установки измерительной УКМ-100

Принцип действия установки — индуктивный. Метод измерения — сравнение с эталонной мерой.

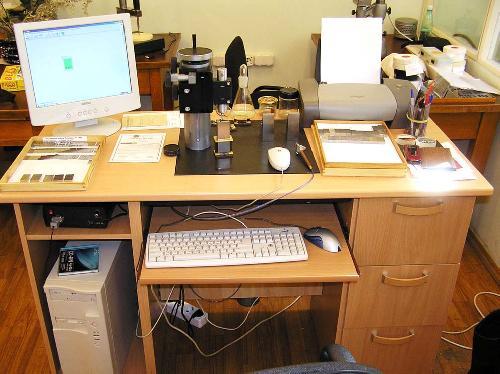

Установка представляет собой компьютеризированное рабочее место поверителя,

состоящее из лабораторного стола, в столешницу которого встроена плита из гранита. В плиту вмонтирована колонка Q3 80 мм с двумя кронштейнами — верхним и нижним. В кронштейны установлены индуктивные преобразователи (ИП). Нижний кронштейн крепится неподвихо на колонке. Верхний кронштейн перемещается по колонке с помо­щью микровинта вращением маховика. ИП расположены соосно. Арретирование обоих преобразователей осуществляется автоматически.

Эталонная и поверяемая мера размещаются в кассетах, и их перемещение произво­дится с помощью манипулятора.
