Поверка ультразвукового толщиномера А1209 в Перми

Назначение: для измерения толщины из конструкционных материалов и сплавов при одностороннем доступе к ним, для применения в различных отраслях промышленности в цеховых и полевых условиях для измерения толщины стенок труб (включая изгибы), котлов, баллонов, сосудов, работающих под давлением, обшивок и других изделий из черных и цветных металлов.

Поверка ультразвукового толщиномера А1209

Принцип работы толщиномеров основан на свойстве ультразвуковых колеба­ний (УЗК) отражаться от границы раздела сред с разными акустическими сопротивле­ниями.

Акустический контакт УЗ преобразователей толщиномера с объектом измере­ний обеспечивается путем прижатия рабочей поверхности преобразователя к поверхно­сти контролируемого объекта через слой контактной жидкости, в качестве которой мо­гут быть использованы различные масла, глицерин или вода.

Толщиномеры А 1209 оснащены запатентованной в России системой автомати­ческой адаптации к кривизне и шероховатости поверхности изделия. Благодаря этой системе показания толщиномеров одинаково достоверны во всех практических случа­ях. Импульс УЗК, излученный передающим пьезоэлементом преобразователя раздель­но-совмещенного типа, распространяется до внутренней поверхности изделия, толщи­ну которого надо измерить. Достигнув внутренней поверхности, импульс УЗК отража­ется от нее в направлении наружной поверхности и принимается приёмным пьезоэле­ментом преобразователя. Измеряемая величина (толщина изделия) автоматически вы­числяется толщиномерами.

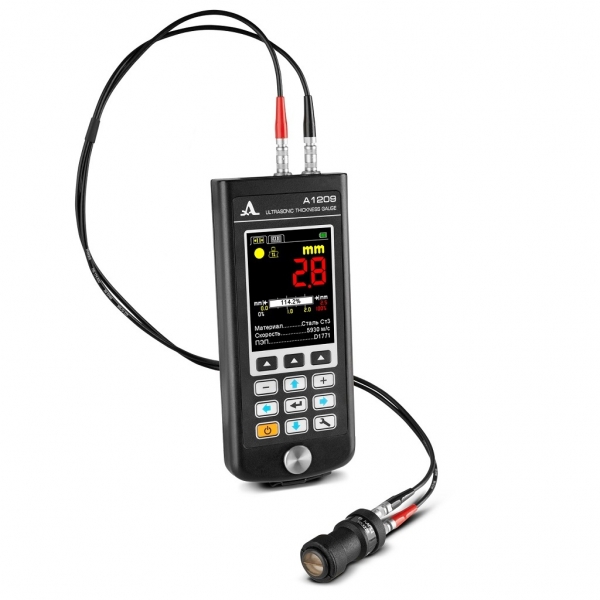

Конструктивно толщиномеры состоят из электронного блока с цифровым ин­дикатором и клавиатурой, к которому с помощью кабелей подключают сменные ультразвуковые преобразователи. Представляемая информация в режиме измерений содер­жит измеренную толщину в миллиметрах и скорость распространения УЗК в материале измеряемого изделия. С помощью толщиномера возможно измерение скорости распространения про­дольных УЗ волн по образцу с известной толщиной.
