Поверка термопреобразователя Модель TR34 (термометра сопротивления) в Перми
Поверка термопреобразователя Модель TR34 (термометра сопротивления) проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Применение
- Машиностроение
- Перерабатывающая промышленность
- Произодство резервуаров
- Компрессора, гидравлические машины
- Общие применения
Особенности
- Искробезопасная версия Ex i, компактный дизайн, высокая устойчивость к вибрации и быстрое время отклика
- Прямой выходной сигнал от датчика (Pt100, Pt1000, 2-, 3- или 4-проводное подключение) или встроенный преобразователь с выходным сигналом 4 … 20 мА
- Диапазон встроенного преобразователя можно индивидуально программировать при помощи ПК и програмного обеспечения WIKAsoft-TT, размещённого в свободном доступе
- Чувствительный элемент с классом точности А, в соответствии с IEC 60751
- EMC в соответствии с NAMUR NE21

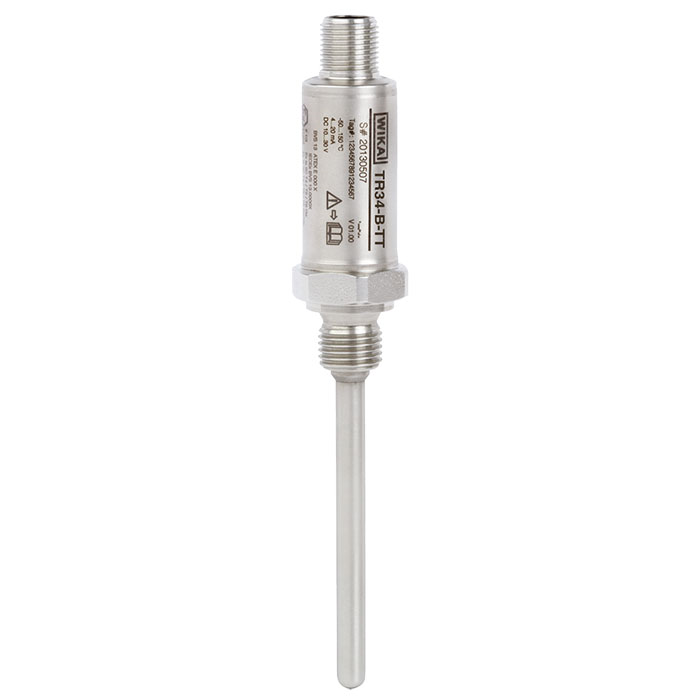

Описание и поверка термопреобразователя Модель TR34 (термометра сопротивления)
Термометры сопротивления данной серии используются в качестве универсальных термометров для измерения жидких и газообразных сред в диапазоне -50 … +250 ° C. Приборы являются искробезопасными и подходят для использования в опасных зонах.
Они могут быть использованы при давлении до 140 бар (с диаметром зонда 3 мм) и до 270 бар (с диаметром зонда 6 мм), в зависимости от исполнения прибора. Все электрические компоненты защищены от влажности (степень защиты IP67 или IP69) и имеют хорошую виброустойчивость (20 гр, в зависимости от исполнения прибора).
Термометр сопротивления может поставляться с прямым выходным сигналом от датчика (Pt100, Pt1000, 2-, 3- или 4-проводное подключение) или встроенным преобразователем с выходным сигналом 4 … 20 мА.
Диапазоны измерения встроенного преобразователя можно индивидуально программировать при помощи ПК и програмного обеспечения WIKAsoft-TT, размещённого в свободном доступе. Демпфирование, диапазон аварийного сигнала по NAMURNE43 и TAG номера могут быть скорректированы.
Глубина погружения, присоединение к процессу, тип датчика и схема подключения могут выбираться при заказе.Термометр сопротивления модели TR34 состоит из корпуса и защитной гильзы с измерительной вставкой, ввинчивается непосредственно в процесс. Электрическое подключение осуществляется при помощи кругового разъема M12 х 1. Адаптер для электрического соединения с угловым разъёмом (по DIN EN 175301-803) является дополнительной опцией.
Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08); - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
