Поверка термометра сопротивления ТСМ 012, ТСП 012 в Перми

Назначение: для измерений температуры жидких и газообразных неагрессивных, а также агрессивных сред, не разрушающих защитный корпус ТС, в том числе во взрывоопасных зонах классов В-1а, В-1г, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, IIC групп Tl, Т2, ТЗ, Т4, Т5, Т6. Относятся кпростому электрооборудованию по ГОСТ Р 51330.10 и могут применяться во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категорий IIA, IIB, IIC групп Tl, Т2, ТЗ, Т4, Т5, Т6 по ГОСТ Р 51330.19, только в комплекте с электрооборудованием, имеющим взрывозащищенное исполнение вида «искробезопасная электрическая цепь» по ГОСТ Р 51330.10, в соответствии с требованиями нормативных документов, регламентирующих применение простого электрооборудования во взрывоопасных зонах. ТС, относящиеся к простому электрооборудованию, имеют маркировку взрывозащиты 0ExiaIICT6 X. Область применения — взрывоопасные зоны помещений и наружных установок по ГОСТ Р 51330.13, гл. 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

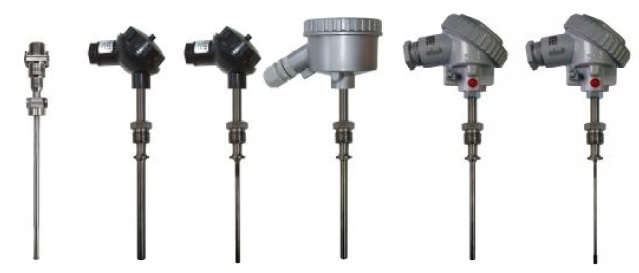

Модификации: ТСМ 012.00, …, ТСМ 012.19, ТСП 012.02, …, ТСП 012.19, ТСМ 012Т1, ТСП 012.П (общепромышленные); ТСМ.012.50, …, ТСМ 012.95, ТСП 012.52, …, ТСП 012.97 (взрывозащищенные).

Взамен № 17005-06 и 17053-06

Поверка термометра сопротивления ТСМ 012, ТСП 012

Принцип работы ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.

ТС с монтажной частью защитного корпуса с длинами до 160 мм включительно и диа­метрами 10 мм, 10 мм с переходом на 8 мм на длине 40 или б0 мм могут иметь модели, предназначенные для работы в условиях особо высоких вибрационных нагрузок (модели ТСМ 012.ОВ, ТСП 012.ОВ).

ТС с монтажной частью защитного корпуса с длинами до 500 мм включительно и диа­метрами 10 мм, 10 мм с переходом на 8 мм на длине 40 или 60 мм, 10 мм с переходом на диаметр 6,5 мм на длине 40 мм могут иметь модели, предназначенные для работы в условиях высоких вибрационных нагрузок (модели ТСМ 012.В, ТСП 012.В).

Сами модели имеют исполнения, отличающиеся друг от друга по диапазону измеряемых температур, по типу чувствительного элемента (далее по тексту — ЧЭ), по номинальной стати­ческой характеристике (далее по тексту — НСХ) преобразования, по количеству ЧЭ, по вибро­устойчивости, по виду установочного устройства, по материалу защитного корпуса, по диамет­ру и длине монтажной части защитного корпуса, по диаметру установочной поверхности и дли­не соединительного кабеля.

Защитный корпус поверхностны ТС выполнен составным либо на основе алюминиево­го профиля с плоским дном, либо с крышкой из нержавеющей стали 12Х 18Н 10Т и дном из алюминиевого сплава, при этом дно имеет радиус кривизны, соответствующий диаметру по­верхности, на которую защитный корпус устанавливается на объекте измерений.

Клеммная головка выполнена либо из литьевого алюминиевого сплава АК-12, либо пресс-материала АГ-4 или ДСВ, либо стеклонаполненного полиамида, либо поликарбоната.

Соединительный кабель выполнен из многожильны медных проводов во фторопластовой изоляции, которые размещены внутри плетенки из облуженньх медных проводников, и фторопла­стовой трубки. Для повышения механической прочности соединительный кабель может защищать­ся металлорукавом в поливинилхлоридной оболочке. Соединительный кабель заканчивается либо свободными концами, либо головкой.
