Поверка скоб с отсчетным устройством 201, 523 в Перми
Назначение: для измерений наружных линейных размеров деталей относительным методом.
Поверка скоб с отсчетным устройством 201, 523

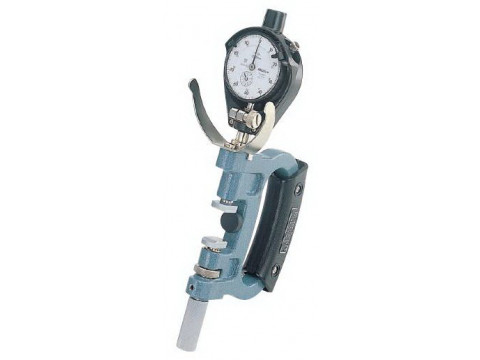

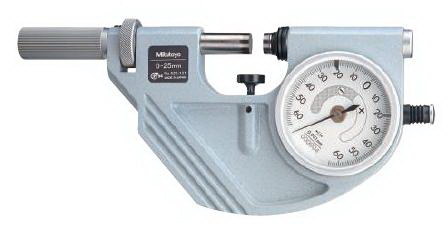

Скобы выпускаются следующих серий:
- 201 — оснащены сменным отсчетным устройством,
- 523 — изготавливаются с отсчетным устройством, встроенным в скобу или со сменным отсчетным устройством.
Скобы состоят из корпуса, подвижной и переставной пяток, теплоизоляционных накладок (серия 201), упора, арретира, для отвода подвижной пятки, отсчетного устройства и стопорного винта.
Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
В скобах могут использоваться следующие отсчетные устройства: головки измерительные серий 1, 2, 3, 4 (Госреестр № 23005-13) и головки измерительные цифровые ABSOLUTE серии 543 (Госреестр № 54125-13).
Скобы устанавливается на «ноль» с помощью концевой меры длины, имеющей размер, равный номинальному размеру измеряемой детали. Отклонение измеряемого размера от его номинальной величины отсчитывается по шкале отсчетного устройства.
Поверка осуществляется в соответствии с документом по поверке МП 60026-15 «Скобы с отсчетным устройством серий 201, 523. Методика поверки», утвержденным ФГУП «ВНИИМС» 01 декабря 2014 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Сведения о методах измерений
- Метод измерений изложен в разделе «Порядок работы» паспорта скоб.
Нормативные и технические документы, устанавливающие требования к скобам с отсчетным устройством серий 201, 523
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
- Техническая документация фирмы Mitutoyo Corporation, Япония.
