Поверка системы акустико-эмиссионной МАЛАХИТ АС-15А/2 в Перми

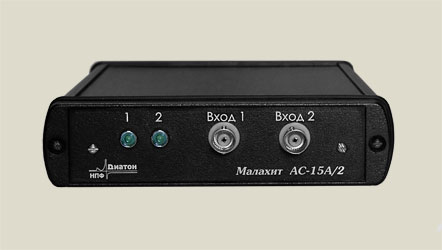

Акустико-эмиссионной МАЛАХИТ АС-15А/2 — это двухканальный вариант АЭ системы Малахит АС-15А в малогабаритном исполнении. Поверка системы акустико-эмиссионной МАЛАХИТ АС-15А/2 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка системы акустико-эмиссионной МАЛАХИТ АС-15А/2

Системы акустико-эмиссионные «Малахит АС-15А» предназначены для обнаружения и регистрации источников акустической эмиссии (АЭ), измерения параметров АЭ сигналов с целью контроля состояния потенциально опасного оборудования, работающего под нагрузкой.

Область применения: контроль магистральных и технологических трубопроводов, емкостного, колонного, реакторного, теплообменного оборудования химических, нефтехимических и нефтеперерабатывающих производств, сосудов под давлением, элементов оборудования энергоблоков АЭС, резервуаров нефтепродуктов, подъемных механизмов и другого оборудования.

Описание

Принцип действия систем акустико-эмиссионных «Малахит АС-15А» основан на регистрации упругих волщ генерируемых при высвобождении энергии из области дефектов нагруженных материалов. Акустические волны с помощью установленных на поверхности контролируемого объекта приемников преобразуются в электрические сигналы и регистрируются АЭ аппаратурой.

В каждом канале регистрируются несколько параметров импульсов АЭ: время прихода, амплитуда, длительность, число превышений порога, энергетические параметры. По разности времени прихода АЭ сигналов к нескольким рядом расположенным акустическим приемникам производится

расчет координат источников АЭ. Другие параметры сигналов используются для фильтрации данных и оценки степени опасности дефектов.

В АЭ системе “МАЛАХИТ АС-15А ’’применяется принцип измерения и обработки сигналов, основанный на быстрой оцифровке и последующей обработке сигналов в каждом измерительном канале с помощью цифровых сигнальных процессоров.

Аппаратура выполнена в приборных блоках, имеет небольшие габариты и вес, невысокое потребление электроэнергии, возможность сетевого и аккумуляторного электропитания.

Измерительные АЭ каналы содержат программно устанавливаемые частотные полосовые фильтры, имеют фиксированные и автоматические уровни порогов, предусмотрена возможность регистрации формы волн в каждом канале, автоматическое тестирование акустических преобразователей.

Приборные блоки выпускаются в 5-ти вариантах исполнения:

Имеются 4 аналоговых входа, которые могут быть использованы для измерения дополнительных параметров (давление, температура и др.).

Измерительная аппаратура подключается к компьютеру через высокопроизводительный интерфейс USB-2. АЭ системы комплектуются компьютером типа NoteBook или малогабаритным компьютером в индустриальном исполнении.

Особенности системы

• Все преимущества системы Малахит АС-15А в компактном и прочном алюминиевом корпусе
• Связь с компьютером по интерфейсу USB 2.0

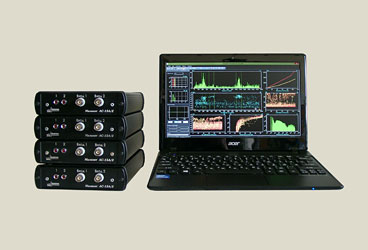

• Гибкое конфигурирование системы при использование нескольких систем Малахит АС-15А/2 — совместная работа до 4-х системных модулей (8-канальная система)
• Для сбора и обработки информации используются пакет программ AE Studio, как для аппаратуры в многоканальном исполнении
• Возможность использования прибора в качестве корреляционного течеискателя при использовании программного обеспечения AE Studio — T
• Регистрация 17-ти параметров сигналов и формы волны или её спектра в каждом канале в реальном времени
• Система поставляется с ноутбуком или нетбуком с разрешением экрана не менее 1366×768 пикселей.
• Поддержка широкого спектра компьютеров и операционных систем фирмы Microsoft, от Windows XP до Windowd 8 (32-х и 64-х битные)
