Поверка систем поверочных переносных PTS 3.3C в Перми
Назначение: для поверки счётчиков электрической энергии классов точности 0,2S и менее точных, измерений основных параметров электрической сети, измерений параметров вторичных цепей измерительных трансформаторов тока и напряжения. PTS 3.3C используется в качестве эталонного счетчика, либо вместе с источником как полноценная установка.
Поверка систем поверочных переносных PTS 3.3C

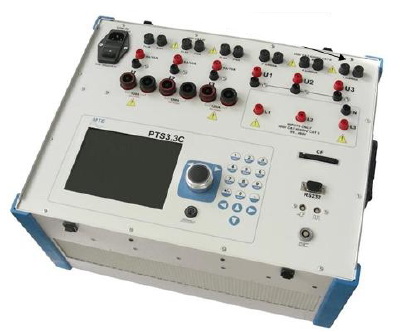

Установка состоит из прецизионного электронного счетчика, встроенного источника тока с фазорегулятором, источника напряжения, вычислительного устройства, клавиатуры с дисплеем для задания режимов работы и фотоголовки для считывания световых импульсов или оборотов диска поверяемых счетчиков. В комплект установки входят токовые клещи, с помощью которых можно делать подключения без разрыва цепей тока. Токовые клещи имеют электронную компенсацию погрешности и могут работать только в комплекте с данным экземпляром установки с нормированной точностью. При подключении к установке других токовых клещей, в том числе без электронной компенсации, общая погрешность будет складываться из погрешностей токовых клещей и установки. Установка может работать в режиме измерений электрической энергии (активной, реактивной, полной), мощности нагрузки, тока, напряжения, коэффициента мощности, показывать погрешность поверяемого счетчика.
Установка и обработка выходных параметров осуществляется как на установке PTS 3.3C так и за счет программного обеспечения. Идентификационные данные программного обеспечения установки представлены в таблице 1.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ПО источника (встроенное) | ПО счетчика (встроенное) |
| Идентификационное наименование ПО | PtsX 3cMain B0003 | Prs1.3Main B0017 |
| Номер версии (идентификационный номер ПО) | Не ниже 1.40 | Не ниже 2.03 |
| Цифровой идентификатор ПО | — | — |
| Другие идентификационные данные (если имеются) | — | — |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «средний» в соответствии с Р 50.2.077-2014.
Поверка осуществляется по документу МП-077/551-2014 «Системы поверочные переносные PTS 3.3C». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 24 декабря 2014 г.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLULE 5520A (рег. № 29282-05);
- установка для поверки электросчетчиков MTE (рег. № 17750-08).
Сведения о методах измерений
- Методики измерений с помощью PTS 3.3C указаны в документе «PTS 3.3C Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к PTS 3.3C
- ГОСТ 22261 — 94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
- ГОСТ Р 8.767-2011 «Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц»;
- ГОСТ Р 8.648-2008 «Государственная поверочная схема для средств измерений переменного напряжения до 1000 В в диапазоне частот 110 до 2 10 Гц»;
- ГОСТ 8.551 — 86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц»;
- ГОСТ Р 8.568 — 97 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения»;
- Техническая документация фирмы-изготовителя.
