Назначение: для измерения и сигнализации о превышении предельно-допустимых концентраций оксида углерода, а также для формирования управляющего воздействия для включения (отключения) исполнительных устройств посредством замыкания (размыкания) контактов реле.
Поверка сигнализатора RGD CO0 MP1

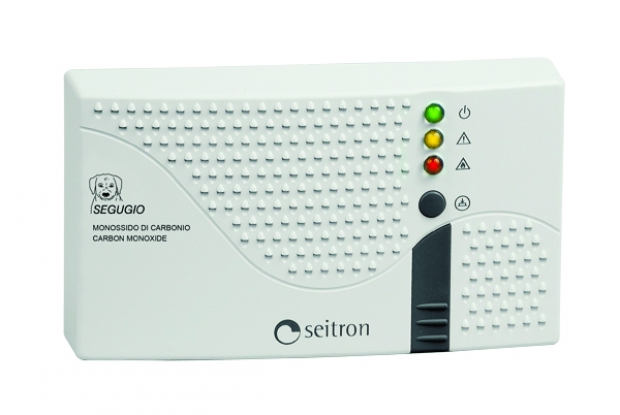

Сигнализаторы RGD CO0 MP1 (в дальнейшем — сигнализаторы) представляют собой стационарные автоматические приборы непрерывного действия.
Принцип действия сигнализаторов – электрохимический, основанный на реакции оксида углерода с компонентами электрохимического сенсора, вырабатывающего электрический сигнал пропорциональный концентрации оксида углерода.
Способ отбора пробы – диффузионный.
Конструктивно сигнализатор выполнен одноблочным с встроенным датчиком. Корпус
сигнализатора пластмассовый.
На лицевой панели сигнализатора располагаются светодиоды, сигнализирующие о наличии питания, превышении предельно-допустимых концентраций оксида углерода и отказах
сенсора.
При срабатывании сигнализации сигнализатор обеспечивает возможность осуществлять коммутацию внешних цепей контактами реле типа “сухой контакт” для автоматического включения (отключения) исполнительных устройств.
Степень защиты корпуса сигнализатора по ГОСТ 14254-96 IP 40.
Поверка осуществляется по документу МП-242-1183-2011 «Сигнализаторы RGD CO0 MP1. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” “30” июня 2011 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) – воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
- ГСО-ПГС состава оксид углерода – воздух (номера по реестру ГСО-ПГС №№ 3842- 87, 3844-87, 3847-87) по ТУ 6-16-2956-92 с изм. № 1…6 в баллонах под давлением.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Сигнализаторы RGD CO0 MP1. Руководство по эксплуатации», 2010 г.
Нормативные и технические документы, устанавливающие требования к сигнализаторам RGD CO0 MP1
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
3 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
4 Техническая документация фирмы «Seitron s.r.l.», Италия
