Поверка штангензубомера с нониусами ШЗН-40 в Перми
Назначение: для измерений расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11 и 12 степеней точности ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности.

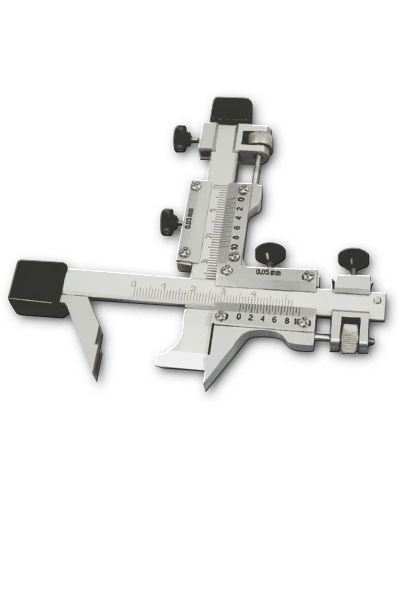

Поверка штангензубомера с нониусами ШЗН-40
Принцип действия основан на измерении величины горизонтального и вертикального перемещения штанги с губкой и высотной линейки при измерении размеров элементов зубчатых колёс.
Штангензубомер состоит из штанги с рамкой и высотной линейки с рамкой.
На штанге нанесена горизонтальная миллиметровая шкала для измерения длины хорды, на высотной линейке — вертикальная для установки высоты.
Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с губкой служат микрометрические подачи, а для их фиксации — стопорные винты.
Конструктивное решение рамки обеспечивает необходимую жесткость штангензубомера. На штанге и высотной линейке нанесены углубленные шкалы, благодаря чему исключается их износ при перемещении штанги и высотной линейки в пазах рамки.
Модификации: ШЗН-18, ШЗН-40, отличающихся друг от друга диапазоном модулей измеряемых колес, диапазоном измерений и габаритными размерами. Штангензубомеры выпускаются под товарным знаком WPUH.
Поверка осуществляется по документу МИ 524-2010 «Штангензубомеры с нониусами ШЗН-18, ШЗН-40. Методика поверки».
Основные средства поверки:
- Концевые меры 2-Н4 ГОСТ 9038-90.
- Пластина стеклянная плоская ПИ 60-2.
- Линейка ЛД-1-80.
- Калибры-пробки по ГОСТ 2015-84.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ТУ 3945-003-02952377-2016 Штангензубомеры с нониусами ШЗН. Технические условия. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 — 50 м и длин волн в диапазоне 0,2 — 50 мкм.
