Поверка штангенциркуля торговой марки «INSIZE» в Перми
Назначение: для измерения наружных и внутренних размеров изделий и глубины отверстий.
Модификаций: 1103, 1106, 1108, 1109, 1110, 1111, 1114, 1117, 1118, 1119, 1135, 1136, 1165, 1166, 1169, 1170, 1171, 1183, 1188, 1193, 1202, 1205, 1207, 1208, 1210, 1212, 1214, 1215, 1217, 1223, 1233, 1236, 1238, 1239, 1311, 1312
Поверка штангенциркуля торговой марки «INSIZE»
Штангенциркули изготавливаются следующих типов:
- двусторонние с глубиномером предназначены для измерения наружных и внутренних размеров, измерения глубины пазов, выемок и т. д. Состоят из штанги, рамки, зажимающего элемента, нониуса, губок с кромочными измерительными поверхностями для измерения внутренних размеров, губок с плоскими измерительными поверхностями для измерения наружных размеров, глубиномера (модификация 1135 без глубиномера, модификация 1119 с цилиндрическим глубиномером диаметром 1,6 мм) . Штангенциркули модификации 1239 применяется для удобства работы левой рукой.
- двусторонние без глубиномера предназначены для измерения наружных и внутренних размеров. Состоят из штанги, рамки, зажимающего элемента, нониуса, устройства тонкой установки рамки, губок с кромочными измерительными поверхностями для измерения наружных размеров (у модификаций 1117, 1171, 1236, 1210, 1136 — губки с кромочными измерительными поверхностями для измерения внутренних размеров), губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.
- односторонние предназначены для измерения наружных и внутренних размеров. Состоят из штанги, рамки, зажимающего элемента, нониуса, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.
Штангенциркули могут применяться в производственных и лабораторных условиях в машиностроении, металлургии, энергетике и других отраслях промышленности, в бытовых целях для измерений линейных размеров.
Штангенциркули изготавливаются с отсчетом по нониусу, с отсчетом по круговой шкале или с цифровым отсчетным устройством.
Принцип действия штангенциркуля с отсчетом по нониусу — механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркуля с отсчетом по круговой шкале — механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Имеется возможность установки нуля.

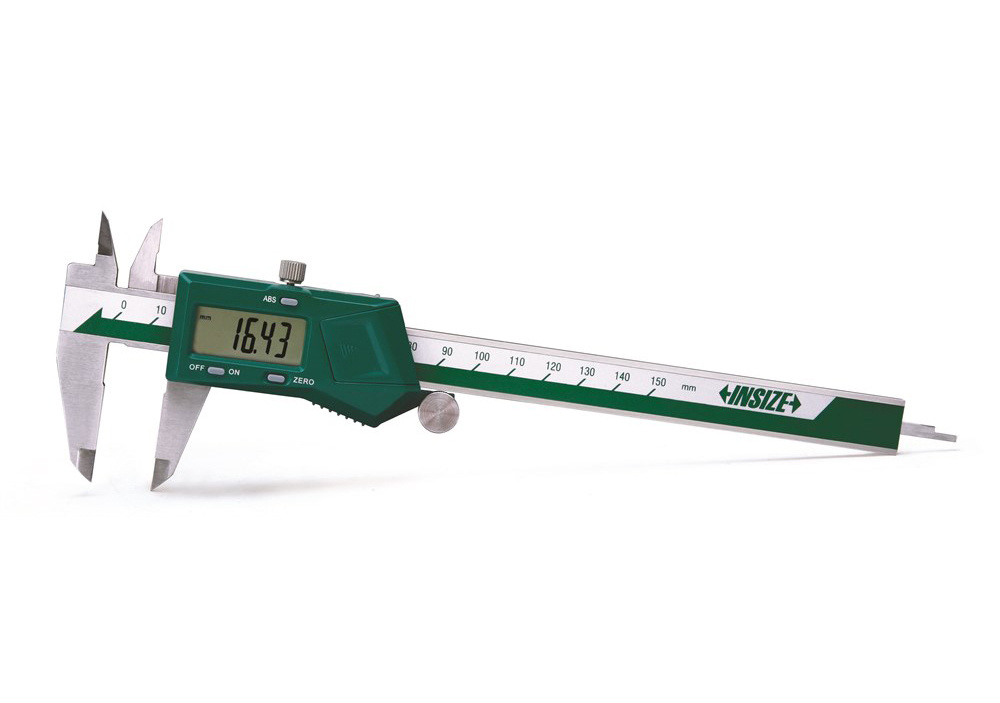

Принцип действия штангенциркуля с цифровым отсчетным устройством — механический с выводом показаний на дисплее электронного отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. На рамке находятся кнопки включения/выключения штангенциркуля (ON/OFF), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch). Питание штангенциркуля осуществляется от встроенного источника питания.
Штангенциркули изготавливаются из нержавеющей стали. Модификации 1193 оснащены керамическими вставками на губках для наружных измерений, модификации 1110 оснащены карбидными вставками на губках для наружных измерений.
Конструкция штангенциркулей не требует пломбировки от несанкционированного доступа
- товарный знак «INSIZE» наносится на штангу и футляр штангенциркулей краской или методом лазерной маркировки.
Поверка осуществляется в соответствии с документом МП 62372-15 «Штангенциркули торговой марки INSIZE. Методика поверки», разработанным и утвержденным ГЦИ СИ ФБУ «Ивановский ЦСМ» 02.02.2015 г.
При поверке используются следующие основные средства поверки.
| №
п/п |
Наименование средства измерений | Метрологические характеристики | |
| Диапазон измерений | Погрешность, класс точности | ||
| 1 | 2 | 3 | 4 |
| 1. | Меры длины концевые плоскопараллельные | от 21,2 до 175 мм от 50 до 1000 мм | 4 разряд по ГОСТ Р 8.763-2011 |
| 2. | Меры длины концевые плоскопараллельные | от 0,1 до 0,29 мм | 3 разряд по ГОСТ Р 8.763-2011 |
| 3. | Микрометр МК-25 | от 0 до 25 мм | КТ 1 по ГОСТ 6507-90 |
| 1 | 2 | 3 | 4 |
| 4. | Нутромер микрометрический | от 75 до 2000 мм | ПГ ±0,03 мм по ГОСТ 10-88 |
| 5. | Линейка лекальная типа ЛД | 80 мм | КТ 1 по ГОСТ 8026-92 |
| 6. | Пластины плоские стеклянные нижние ПИ 60 | диаметр 60 мм | КТ 2 по ГОСТ 1875-88 |
Сведения о методах измерений
- Используются для прямых измерений.
Нормативные и технические документы, устанавливающие требования к штангенциркулям торговой марки INSIZE
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
- Техническая документация фирмы Insize Co., Ltd., КНР.
