Поверка шаблона сварщика универсального УШС-3 в Перми
Назначение: для измерений глубины дефекта шва, высоты усиления стыкового шва, высоты притупления, ширины шва, углов разделки, зазора между свариваемыми деталями; для контроля ширины пазов, определения диаметра электродов.
Поверка шаблона сварщика универсального УШС-3
Принцип работы шаблонов — механический.

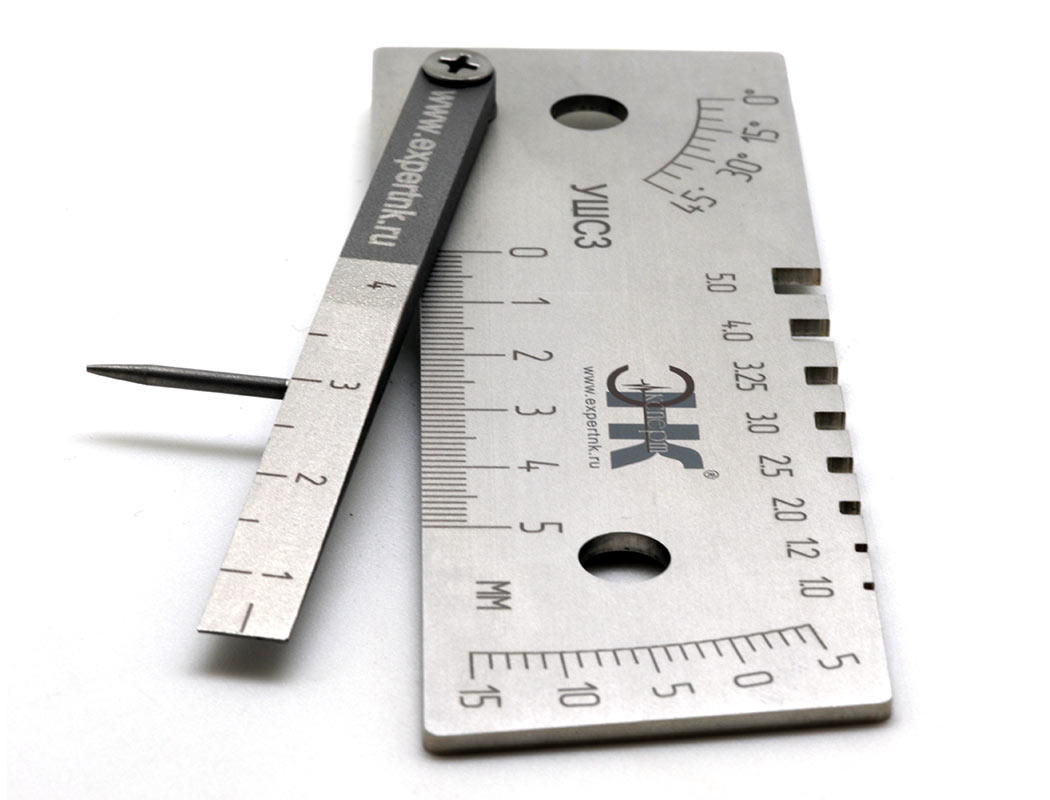

Шаблон состоит из основания, на котором с помощью оси установлен движок с неподвижно закрепленном на нем указателем. Движок может поворачиваться относительно основания на оси. Движок выполнен в виде пластины, один конец которой выполнен в виде клина. На лицевой поверхности клиновой части движка нанесена шкала для контроля зазора между свариваемыми деталями. На клиновом конце движка нанесена риска, являющаяся индексом для измерения глубины разделки до корневого слоя, превышения кромок, высоты усиления шва. Также на основании выполнены пазы, позволяющие контролировать диаметры используемых электродов. Измерения высоты притупления, ширины шва производятся с помощью шкалы, нанесенной на основании шаблона. На основании шаблона нанесена также шкала для измерений угла скоса кромок.
Программное обеспечение
отсутствует.
Поверка осуществляется по документу РТ-МП-4939-445-2017 «ГСИ. Шаблоны сварщика универсальные УШС-3. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 декабря 2017 г. Основные средства поверки:
- прибор двухкоординатный измерительный ДИП-1 (регистрационный номер в Федеральном информационном фонде 7864-80)
- меры длины концевые плоскопараллельные 4 разряда по ГОСТ Р 8.763-2011
- плита поверочная 400*400 кл.0 по ГОСТ 10905-86
- штангенциркуль ШЦ-11-250-0,05 по ГОСТ 166-89
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск поверительного клейма и/или наклейка) наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ТУ 26.51.33-001-01-2017 Шаблон сварщика универсальный УШС-3. Технические условия
