Поверка счетчиков жидкости лопастных MKA в Перми

Назначение: для измерений объема различных нефтепродуктов, протекающих по трубопроводу.

Поверка счетчиков жидкости лопастных MKA

Принцип действия счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.

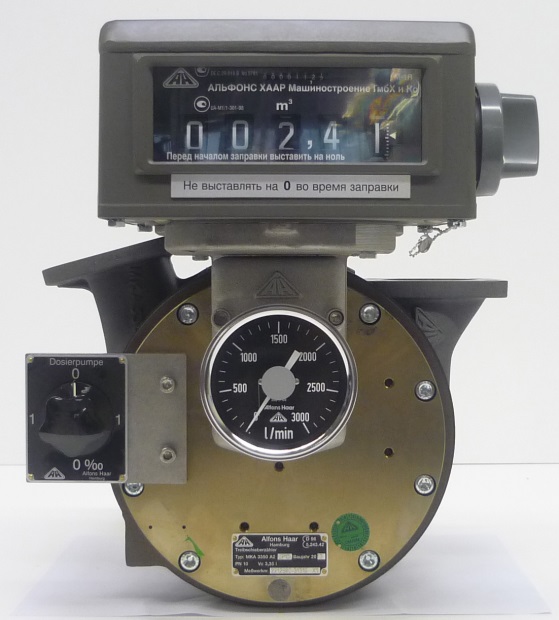

Конструктивно счетчик состоит из первичного преобразавателя расхода, редуктора с механическим сумматором или датчика имульсов, расположенного на валу ротора.

Первичный преобразователь расхода представляет собой металлический корпус в нутри которого размещен ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протеканиии жидкости через первичный преобразователь разхода возникает разность давления на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический суммарот, при помощи редуктора или преобразуется датчиком оборотов в электрические импульсы. В механическом сумматоре значение объема жидкости, прошедшей через счетчик, индицируется одновременно на двух ролликовых отсчетных устройствах, одно из которых имеет рычаг для установки роликов на ноль.

Счетчики выпускаются в следующих модификациях:

МКА X X X X X X X Х Х 1 2 3 4 5 6 7 8 9

• Значение циклического объема в см3 (800, 2290, 3350)
• Конструктивное исполнение присоединения к трубопроводу (А-вход и выход счетчика находятся с одной стороны счетчика; В-ход и выход счетчика находятся на одной линии в противоположных концах счетчика).
• Исполнение (1 — стандартное, 2 — с дозирующим насосом).
• Направление вращения (L — левое, R — правое).
• Дополнительные функции (”—” без дозатора; “DP” дозатор 0%, 0,1%, 0,2%, 0,3% (для MKA 2290 и MKA 3350); “DP1” дозатор 0%, 0,1% (для MKA 3350 и MKA 800)).
• Расположение фланцев (“—” вход снизу выход сверху; “O” фланцы вверх (не для MKA 800)
• Передатчик (“E” — электронный датчик импульсов AH; “F” — электронный датчик импульсов AH version H5; “M”- механический привод).
• Опции для механического привода “M” (“D” — возможен слив; “1,6” — индикатор мгновенного расхода 1600 л/мин; “2” — индикатор мгновенного расхода 2000 л/мин; “3” -индикатор мгновенного расхода 3000 л/мин).
• Температурное исполнение (без обозначения — до минус 26 °С; Х1 — до минус 55 °С).

Программное обеспечение

отсутствует.
