Поверка расходомера электромагнитного ЭЛТЕКО ЭМР в Перми

Назначение: для измерения объемного расхода и суммарного объема жидкости, протекающей по трубопроводу, и представления информации в виде выходного импульсного сигнала и цифровых последовательных интерфейсов.

Модификации: ЭЛТЕКО ЭМР-15, ЭЛТЕКО ЭМР-15/32, ЭЛТЕКО ЭМР-20, ЭЛТЕКО ЭМР-20/40, ЭЛТЕКО ЭМР-25, ЭЛТЕКО ЭМР-25/50, ЭЛТЕКО ЭМР-32, ЭЛТЕКО ЭМР-32/50, ЭЛТЕКО ЭМР-40, ЭЛТЕКО ЭМР-50, ЭЛТЕКО ЭМР-65, ЭЛТЕКО ЭМР-80, ЭЛТЕКО ЭМР-100, ЭЛТЕКО ЭМР-150.

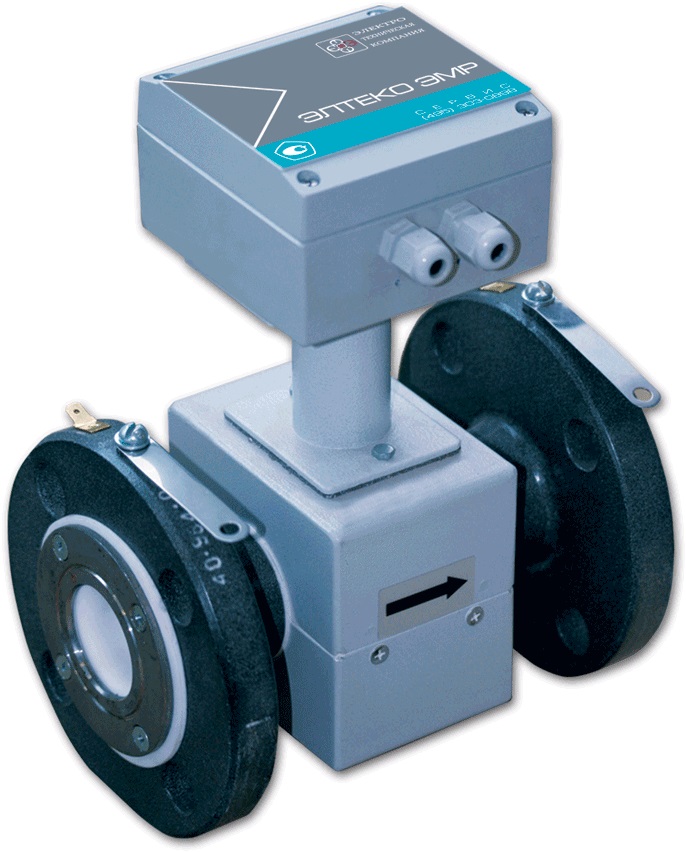

Поверка расходомера электромагнитного ЭЛТЕКО ЭМР

Расходомеры состоят из измерительного элемента (ИЭ) и электронного блока (ЭБ). Конструктивно ИЭ и ЭБ представляют собой единое изделие.

Внутри ИЭ диаметрально расположены электроды, предназначенные для съема ЭДС сигнала, пропорционального расходу (скорости) измеряемой среды. Диаметрально электродам
установлены электромагниты, создающие переменное магнитное поле в измеряемой среде. Расходомеры производятся в двух модификациях конструктивного исполнения. Первая
модификация расходомеров имеет проливную часть с фторопластовым покрытием (индекс «Ф»), вторая модификация имеет проливную часть из керамики (индекс «К»). Для модификации «К» существуют исполнения со встроенными сужающими участками и фланцами увеличенного диаметра.

ЭБ выполнен в герметичном корпусе. Внутри корпуса расположена печатная плата и элементы присоединения внешних цепей. Выходным сигналом расходомера является импульсный сигнал типа «открытый коллектор». Цена импульса устанавливается при производстве расходомера на предприятии изготовителе и указывается в паспорте.

В зависимости от исполнения расходомер дополнительно может комплектоваться платой интерфейса RS232 или RS485.
