Поверка путеизмерительных шаблонов ЦУП-3, ЦУП-3M в Перми

Назначение: для контроля состояния железнодорожного пути и используются при измерении ширины колеи и взаимного возвышения одного рельса относительно другого.

28.03.2014 Внесены изменения в описание типа, изменения модификаций13.03.2014 Внесены изменения в описание типа Взамен № 14028-94

Поверка путеизмерительных шаблонов ЦУП-3, ЦУП-3M

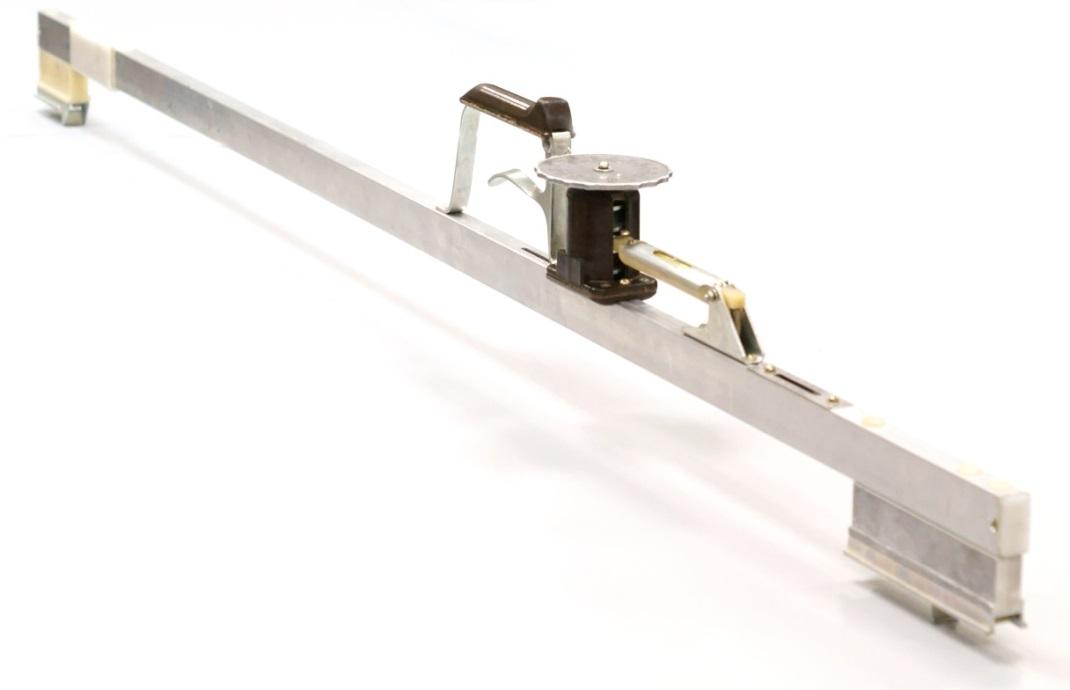

Шаблоны состоят из механизма измерения ширины колеи (расстояния между головка­ми рельсов) и механизма измерения возвышения одного рельса относительно другого.

Механизм, измерения ширины колеи представляет собой смонтированные на трубча­том корпусе подвижный и неподвижный измерительные упоры. При этом подвижный упор связан подпружиненной тягой с указателем, который перемещается вдоль шкалы ширины колеи в пределах диапазона измерения, при нажатии рукой на поводок тяги.

Механизм измерения возвышения одного рельса относительно другого представляет собой рычажно-винтовой механизм, который обеспечивает перемещение и выведение, в го­ризонтальное положение ампулы уровня с помощью прецизионного винта, на винтовую по­верхность которого опирается палец державки ампулы уровня. Угол поворота прецизионно­го винта и связанной с ним круговой шкалы, необходимый для выведения ампулы в горизон­тальное положение, пропорционален измеряемому возвышению одного рельса относительно другого, при опирании на головки этих рельсов подвижного и неподвижного упоров.
