Поверка осциллографа цифрового Актаком ADS-2121M в Перми
Назначение: для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом дисплее и измерения их амплитудных и временных параметров.
Поверка осциллографа цифрового Актаком ADS-2121M
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.

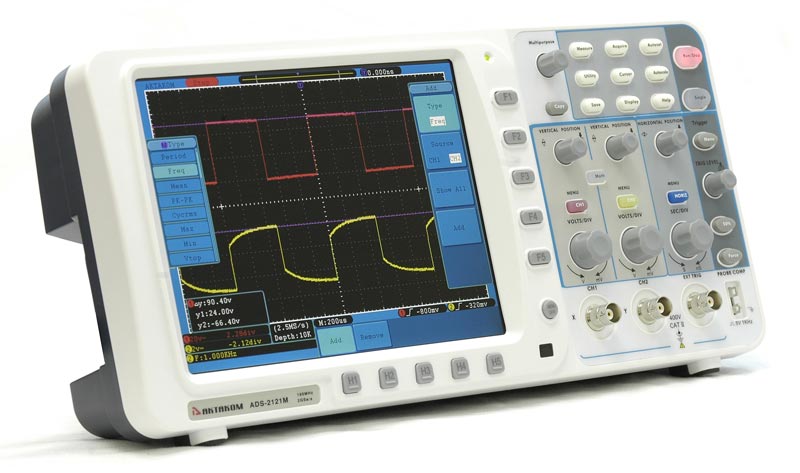

Осциллографы выполнены в виде моноблока со съемным сетевым шнуром питания (имеется возможность работы от аккумулятора). На лицевой панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора. На верхней стороне осциллографа находятся выключатель осциллографа и откидная ручка для переноски. Для моделей АDS-2061M, ADS-2061MV, АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV, АDS-2221M, АDS-2221MV: на задней стороне находятся разъем Trig (P/F) Out и клемма заземления, на левой стороне расположены разъем для подключения сетевого шнура питания и сетевой выключатель, на правой стороне расположены разъемы интерфейсов связи, на нижней панели расположены отсек для установки аккумулятора, опорные ножки и откидные упоры. Для моделей ADS-2182, ADS-2282: на задней стороне находятся интерфейсы связи, клемма заземления и отсек для установки аккумулятора, на левой стороне расположен разъем для подключения сетевого шнура питания, на нижней стороне установлены опорные ножки и откидные упоры.
Поверка осуществляется по документу МП 06/002-12 «Осциллографы цифровые ADS. Методика поверки», изложенному в приложении А к руководству по эксплуатации, утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 29 марта 2012 г.
Основные средства поверки:
Установка измерительная К2С-62А, диапазон ик от 20 мкВ до 200 В, погрешность ±(0,0015 ик + 1,5 мкВ), девиация в диапазоне ±10 % от величины напряжения; диапазон периода следования Тк от 0,5 нс до 5 с, погрешность ±1 • 10-6 Тк, девиация в диапазоне ±10 % от величины периода следования; диапазон частот от 0,1 Гц до 2000 МГц, погрешность ±Г10-6 f; длительность фронта — менее 0,7 нс, длительность импульсов 0,1; 1; 10 мкс.
Сведения о методах измерений
Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим ADS
- Техническая документация фирмы изготовителя.
