Поверка микромилликилоомметра МИКО-2.3 в Перми
Назначение: для измерения электрического сопротивления контактов коммутационных устройств, контактных соединений, обмоток трансформаторов и электродвигателей, шунтирующих резисторов и других участков электрических цепей, а также температуры различных не агрессивных сред и частей электрооборудования.

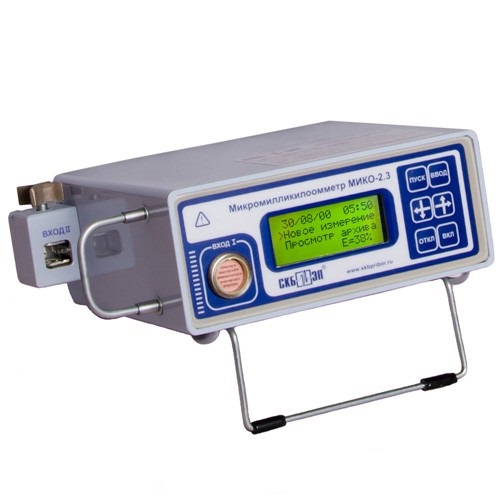

Поверка микромилликилоомметра МИКО-2.3
Измерение электрического сопротивления выполняется методом амперметра-вольтметра. К исследуемому участку цепи подключаются токовые и потенциальные контакты измерительного кабеля. Через токовые контакты протекает постоянный стабилизированный ток, с помощью потенциальных контактов снимается падение напряжения на измеряемом сопротивлении.
Сила тока определяется с использованием измерительного шунта, расположенного внутри прибора, подключаемого последовательно с измеряемым сопротивлением. Значения силы тока и напряжения в цифровом виде поступают в микропроцессор, который вычисляет значение измеряемого сопротивления. В зависимости от режима работы прибора сила измерительного тока может задаваться автоматически или вручную. Температура измеряется с помощью платинового датчика сопротивления.
Поверка осуществляется по документу «Измеритель электрического сопротивления «Микромилликилоомметр МИКО-2.3». Методика поверки. СКБ 125.00.00.000 МП».
Перечень основных средств поверки
| Наименование (тип) | Основные метрологические характеристики |
| Катушка сопротивления Р323 | 0,0001 Ом, КТ 0,05 |
| Катушка сопротивления Р310 | 0,00Юм, КТ 0,01 |
| Катушка сопротивления Р310 | 0,01 Ом, КТ 0,01 |
| Катушка сопротивления Р321 | 0,1 Ом, КТ 0,01 |
| Катушка сопротивления Р321 | 1,0 Ом КТ 0,01 |
| Катушка сопротивления Р321 | 10 Ом, КТ 0,01 |
| Катушка сопротивления Р321 | 100 Ом, КТ 0,01 |
| Катушка сопротивления Р331 | 1000 Ом, КТ 0,01 |
| Катушка сопротивления Р361 | 10000 Ом, КТ 0,02 |
| Магазин сопротивления Р4075 | от 0 до 1 МОм, КТ 0,02 |
| Калибратор температуры АМТЕК АТС-156В. | Диапазон температуры от минус 40 до 155° С, пределы допускаемой абсолютной погрешности ±0,1 °С |
| Термометр ЛТ-300 | Диапазон измерений температуры от минус 50 до плюс 300 °С, пределы допускаемой абсолютной погрешности измерений ±0,05 °С |
| Вольтметр В7-36 | Диапазон измерений от 0 до 1 В, пределы допускаемой основной относительной погрешности измерения напряжения переменного тока ±4 % |
Сведения о методах измерений
Измерения при контроле электрооборудования выполнять по методике, изложенной в руководстве по эксплуатации СКБ 125.00.00.000РЭ».
Нормативные и технические документы, устанавливающие требования к измерителям электрического сопротивления МИКО-2.3
- ГОСТ 52931-08 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ Р 50648-94 Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний
- ГОСТ Р 51317.3.2-2006. Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний
- ГОСТ Р 51317.3.3-2008 Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний
- ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
- ГОСТ Р 51522-99. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний
- ГОСТ Р 52319-2005. Безопасность электрического оборудования для измерения, управления и лабораторного применения
- ГОСТ Р МЭК 60536-2-2001 Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током.
- ТУ 4221-125-41770454-2011 Измеритель электрического сопротивления Микромилликилоомметр МИКО-2.3. Технические условия.
