Поверка мер моделей дефектов ОСО-Г в Перми
Назначение: для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности для проведения, поверки, калибровки и настройки вихретоковых и феррозондовых дефектоскопов.
Поверка мер моделей дефектов ОСО-Г
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на поверхность детали (или на пластину имитирующую поверхность детали), для контроля которой предназначено средство вихретокового и феррозондового неразрушающего контроля, для поверки (калибровки) которого применяется данная мера.

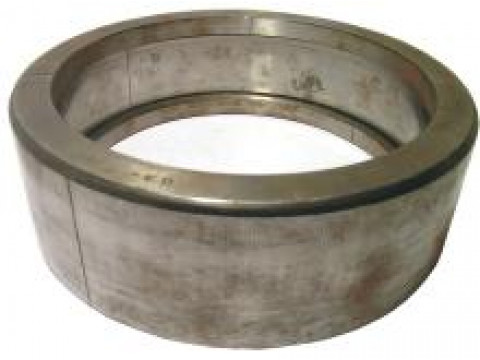

Конструктивно меры изготавливаются из серийных деталей или из листового металлопроката. Искусственные дефекты на поверхностях наносятся электроэрозионным или механическим способом в соответствии с действующей конструкторской документацией.
Поверка осуществляется по документу «Меры моделей дефектов ОСО-Г. Методика поверки» МКИЯ.42 7600.001 МП , утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в сентябре 2011 г.
Основные средства поверки:
- микроскоп ИМЦ 150х50 Б, погрешность измерения ~ 0,001 мм, ~ 1 градус;
- лупа измерительная ЛИ-3-10, пределы измерения от 0,1 до 15 мм, погрешность измерения ~ 0,02 мм; — набор щупов №2, класс 2, длина щупов 70 мм, погрешность измерения ~ 0,01 мм;
- индикатор часового типа ИЧ-10, класс 1, пределы измерения от 0 до 10 мм, цена деления 0,01 мм, погрешность измерения ~ 0,01 мм;
- многооборотный индикатор МИГ-1, класс 1, пределы измерения от 0 до 1 мм, цена деления 0,001 мм, погрешность измерения ~ 0,0025 мм;
- штангенциркуль ШЦ1, пределы измерения от 0 до 300 мм, погрешность измерения ~ 0,05 мм.
Сведения о методиках (методах) измерений
- Сведения о методах измерений приведены в формуляре на меру.
Нормативные и технические документы, устанавливающие требования к комплекту мер моделей дефектов ОСО—Г
- Технические условия (ТУ 4276-110-20883295-2011 МКИЯ.427600.001 ТУ)
- ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия.
- ГОСТ 21631-76 Листы из алюминия и алюминиевых сплавов. Технические условия.
- ГОСТ 1577-81 Прокат листовой и широкополосный универсальный из конструкционной качественной стали. Технические условия.
- ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно—стойкие, жаростойкие и жаропрочные. Марки
