Поверка манометров грузопоршневых МП в Перми
Назначение: для создания и точного измерения избыточного и разности давлений жидкостей при поверке и калибровке средств измерений давления, измерительных преобразователей разности давления.

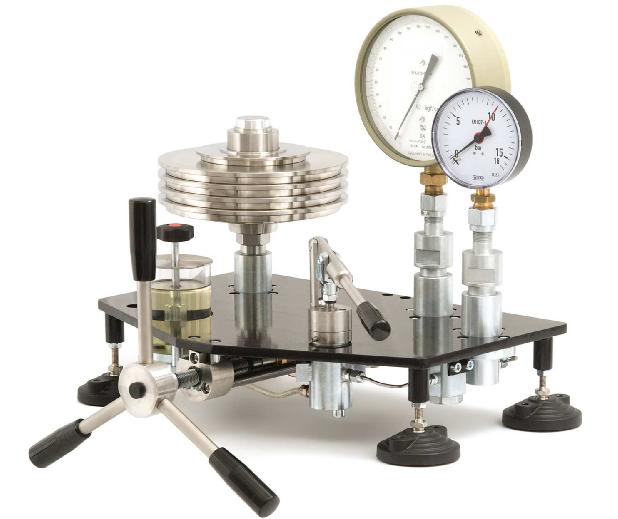

Поверка манометров грузопоршневых МП
Принцип действия манометра основан на уравновешивании силы, действующей в рабочей среде на нижний торец неуплотненного поршня, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
В состав манометра входят: 1) для избыточного давления — измерительная поршневая система (ИПС), устройство для создания давления (УСД) и комплект грузов; 2) для разности давлений — две ИПС, два набора грузов и один УСД.
УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса предварительного заполнения системы (предварительного создания давления) и винтового пресса (прессов — в случае разности давления). ИПС манометра и поверяемого СИ устанавливаются на стойки УСД. В качестве рабочей среды используется жидкость в соответствии с таблицей 1.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение от руки. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально или с помощью дополнительного приспособления (устройства для наблюдения за положением поршня), которое включают в комплект поставки по дополнительному заказу. В конструкции манометра допускается установка устройства для принудительного вращения поршня.
Набор грузов предназначен для уравновешивания измеряемого давления. По требованию заказчика в комплект поставки входит один или несколько комплектов грузов, приведенных к номинальному значению давления в одной из единиц измерения или номинальному значению массы.
УСД изготавливается в четырех исполнениях: 1) обычного исполнения — имеет два места для установки поверяемых (калибруемых) приборов; 2) специализированного исполнения -имеет одно место для поверки ИПС грузопоршневого манометра или других СИ давления и снабжено устройством для наблюдения за положением поршней; 3) высокого давления (до 250 МПа) — имеет одно место для поверки ИПС или СИ; 4) дифференциального давления -имеет два места для установки эталонных ИПС, два места для подключения СИ разности давления.
Поверка осуществляется по документу МП АП-01-2016 «Манометры грузопоршневые МП и МГП. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 июля 2016 г. Основные средства поверки:
Государственный вторичный эталон-копия единицы давления для области избыточного давления в диапазоне от 0,02 до 100 МПа (ГВЭТ 23-1-2014), диапазон измерений от 0,02 до 100 МПа, среднее квадратическое отклонение результата измерений So = 410 .
Рабочие эталоны избыточного давления манометры грузопоршневые классов точности 0,005; 0,01; 0,02.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационных документах.
Нормативные документы
- ГОСТ 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
- ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па».
- ГОСТ 8.479-82 «ГСИ. Манометры избыточного давления грузопоршневые. Методы и средства поверки» для манометров классов точности 0,02 и 0,05.
- МИ 2429-97 «ГСИ. Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ №110)».
- ТУ 4212-007-91357274-2016 «Манометры грузопоршневые МП с верхним пределом измерения до 250 МПа».
