Поверка калибраторов портативных АТ01m в Перми
Назначение: для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей и виброизмерительной аппаратуры в полевых и лабораторных условиях.
Поверка калибраторов портативных АТ01m
Принцип действия калибраторов основан на возбуждении с частотой 159,15 Гц колебаний электродинамической системы и поддержания постоянного уровня ускорения с помощью датчика обратной связи.

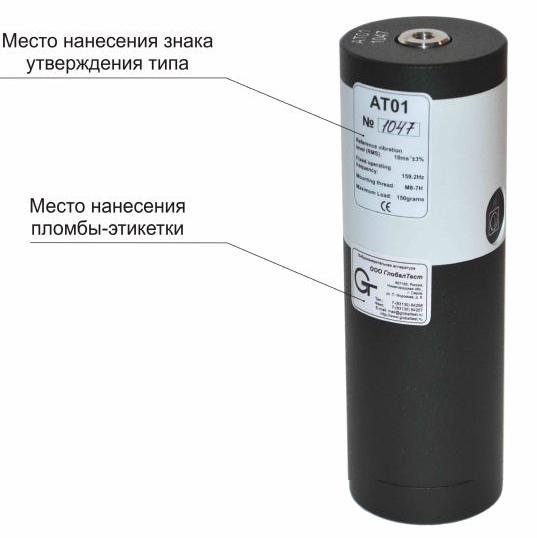

Конструктивно калибратор представляет миниатюрный электродинамический вибростенд, объединенный с электронной схемой управления и блоком питания в одном корпусе.
Крепление поверяемых вибропреобразователей осуществляется с помощью шпильки М8-7Н или специальных переходников в зависимости от конструкции вибропреобразователей.
Питание калибратора осуществляется от внутреннего батарейного источника питания, содержащего четыре сменных аккумулятора типа АА.
Поверка осуществляется по документу А3009.326.МП-11 «Калибраторы портативные АТ01т. Методика поверки» утверждённому ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» 11.11.2011.
Основные средства поверки: вибропреобразователь эталонный пьезоэлектрический АР10 с измерительным усилителем АР5100 и вольтметром универсальным В7-78/1 (пределы допускаемой относительной погрешности ±0,5 %).
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации на калибратор АБКЖ.442268.002РЭ «Калибратор портативный АТ01т. Руководство по эксплуатации».
Нормативные и технические документы
- МИ 2070-90 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот 3 10-1 — 2104 Гц.
- АБКЖ.442268.002ТУ Калибратор портативный АТ01т. Технические условия.
