Назначение: для измерений мощности амбиентного эквивалента дозы (далее — мощность дозы), амбиентного эквивалента дозы (далее — доза) и скорости счета гамма-, нейтронного и рентгеновского излучения, плотности потока и флюенса нейтронов с известным энергетическим распределением, плотности потока бета-излучения, быстрого обнаружения низкоинтенсивных источников излучения.
Поверка измерителя-сигнализатора СРК-АТ2327
Принцип действия прибора основан на использовании интеллектуальных блоков детектирования гамма-, рентгеновского, бета- и нейтронного излучения. В качестве детекторов рентгеновского и гамма-излучения используются газоразрядные счетчики Гейгера-Мюллера (БДКГ-02, БДКГ-08, БДКГ-17), детекторы на основе пластмассы (БДКГ-04, БДКГ-204, БДПБ-01), высокочувствительны пластмассовые детекторы повышенного объема (БДКГ-35, БДРМ-05), кристалла NaI (БДКГ-11/1, БДКГ-19), ионизационная камера (БДКГ-27). Регистрация нейтронного излучения осуществляется с помощью пропорционального Не счетчика (диаметр 18×120 мм), помещенного для увеличения чувствительности в замедляющую быстрые нейтроны насадку из полиамида с толщиной стенок 35 мм (БДКН-02), или полиэтилена с толщиной стенок 100 мм (БДКН-04). Частота следования импульсов, поступающих со счетчиков, несет информацию об измеряемой мощности дозы.
Алгоритм работы обеспечивает непрерывность процесса измерений, оперативное представление в любой момент времени получаемой от каждого блока детектирования информации на табло прибора, быструю адаптацию к изменению уровня радиации.
Управление режимами работы, выполнение необходимых вычислений, хранение и индикация результатов измерений осуществляется с помощью микропроцессорного устройства. Объединение приборов в систему и сопряжение с ПЭВМ осуществляется с помощью интерфейса типа RS485.
Прибор обеспечивает поочерёдный циклический вывод на электронное табло показаний радиационного фона, текущего времени и текущей температуры окружающей среды.
Прибор представляет собой монтируемую на объекте стационарную многоканальную аппаратуру с комплектом средств измерений, содержащих блоки детектирования гамма-излучения (БДКГ-02 и/или БДКГ-08, БДКГ-04, БДКГ-204, БДКГ-11/1, БДКГ-17, БДКГ-19, БДКГ-27, БДКГ-35, БДРМ-05 ) и/или блоки детектирования нейтронного излучения (БДКН-02, БДКН-04, БДКН-05), блоки детектирования бета-излучения БДПБ-01, мониторы радиационные пешеходные МРП-АТ920, МРП-АТ920В, МРП-АТ920Р, средства обработки и отображения информации.
Прибор с МРП-АТ920 (МРП-АТ920В, МРП-АТ920Р) регистрирует гамма-излучение с индикацией превышения рассчитанных пороговых значений на сигнальном устройстве.

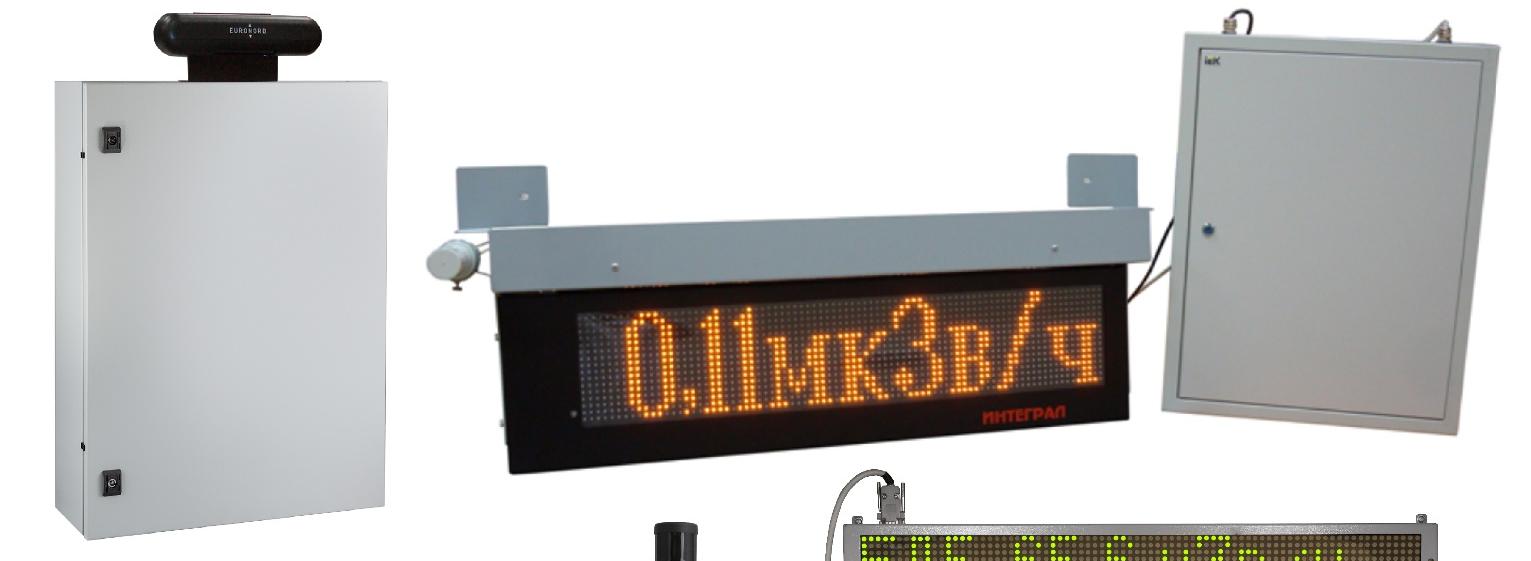

Общий вид основных устройств и блоков детектирования измерителя-сигнализатора СРК-АТ2327 представлен на рисунке 1.
Защита приборов от несанкционированного доступа осуществляется пломбированием разрушающейся этикеткой блоков детектирования, входящих в состав прибора.
Программное обеспечение
Программное обеспечение (ПО) измерителя — сигнализатора СРК-АТ2327 состоит из встроенного и внешнего (прикладного).
Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования составных частей прибора. Целостность программ проверяется путем проверки целостности пломб.
Прикладное ПО состоит из программ «SARKtech», «SARK2» и «SRK_Portal_Thresholds».
Программа «SARKtech» предназначена для проведения настройки отдельных блоков детектирования прибора.
Программа «SARK2» предназначена для протоколирования измерений прибора.
Программа «SRK_Portal_Thresholds» предназначена для расчета пороговых уровней для версии прибора — монитор радиационный пешеходный.
Прикладное ПО защищено от несанкционированного вмешательства проверкой цифрового идентификатора исполняемого файла на соответствие указанному в разделе РЭ «Свидетельство о приемке».
Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SARKtech.exe |
| Номер версии (идентификационный номер) ПО | 2.0.9.1
о * 2.x.y.z |
| Цифровой идентификатор ПО (MD5) | 0ca9b8d2340a5227c17243abc9007c55 |
| Идентификационное наименование ПО | SARK2.exe |
| Номер версии (идентификационный номер) ПО | 1.2.206.682
i * 1.x.y.z |
| Цифровой идентификатор ПО (MD5) | 992cdae4338f0ca08b4c1b980b0f21 c7 |
| Идентификационное наименование ПО | SRK Portal Thresholds.exe |
| Номер версии (идентификационный номер) ПО | 1.0.0.1
i * 1.x.y.z |
| Цифровой идентификатор ПО (MD5) | 846a34fe1d25d53b4baa744e8f7130bd |
| * x = [от 0 до 100], y = [от 0 до 1000], z = [от 0 до 1000].
Цифровой идентификатор ПО дан только для текущей версий ПО. Актуальный номер версии и идентификационные данные ПО вносятся в раздел «Свидетельство о приемке» РЭ при первичной поверке. |
|
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО измерителей -сигнализаторов СРК-АТ2327 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», уровень защиты прикладного ПО соответствует уровню «средний».
Поверка осуществляется по документу МП.МН-854-2000 «Измеритель-сигнализатор СРК-АТ2327. Методика поверки», утвержденному БелГИМ 14 января 2000 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 — источники фотонного излучения спектрометрические эталонные типа ОСГИ, погрешность аттестации по активности не более ±4 %;
- эталонные 2-го разряда по ГОСТ 8.031-82 поверочные установки типов УКПН-1, УКПН-1М и аналогичные им по метрологическим параметрам с комплектом плутоний-бериллиевых источников быстрых нейтронов типа ИБН при поверке в коллимированном пучке или установки на основе градуировочной линейки с набором аналогичных источников при поверке в открытой геометрии, диапазон плотности потока быстрых нейтронов от 1,0 до 10 с -см» , погрешность аттестации установки не более ±7 %, мощность амбиентной дозы нейтронного излучения в диапазоне от 1,0 до 104 мкЗв/ч с погрешностью не более ±7 %;
- рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 — установка поверочная дозиметрическая гамма-излучения с набором источников гамма — излучения из радионуклида Cs. Диапазон измерений мощности амбиентной дозы от 0,1 мкЗв/ч до 10 Зв/ч с погрешностью, не более ±5 %;
- источники бета-излучения эталонные 2-го разряда по ГОСТ 8.033-96 c радионуклидом 90Sr+90Y одного из типов 4СО, 5СО, 6СО с площадью рабочей поверхности 40, 100 и 160 см2 соответственно, активностью от 40 до 2,0^ 106 Бк, плотность потока от 5 до 106 мин-1-см-2, погрешность аттестации источников не более ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- Приказ Минздравсоцразвития от 09.09.2011 г. № 1034н «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
- ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
- ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования. ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
- ГОСТ 8.031-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов.
- ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
- ТУ РБ 100865348.002-2000 Измеритель — сигнализатор СРК-АТ2327. Технические условия.
