Поверка измерителя расхода воздуха Fluke 922 в Перми

Назначение: для измерений скорости воздушного потока и приведенного к стандартным условиям расхода воздуха в воздухопроводах круглого и прямоугольного сечения.

Поверка измерителя расхода воздуха Fluke 922

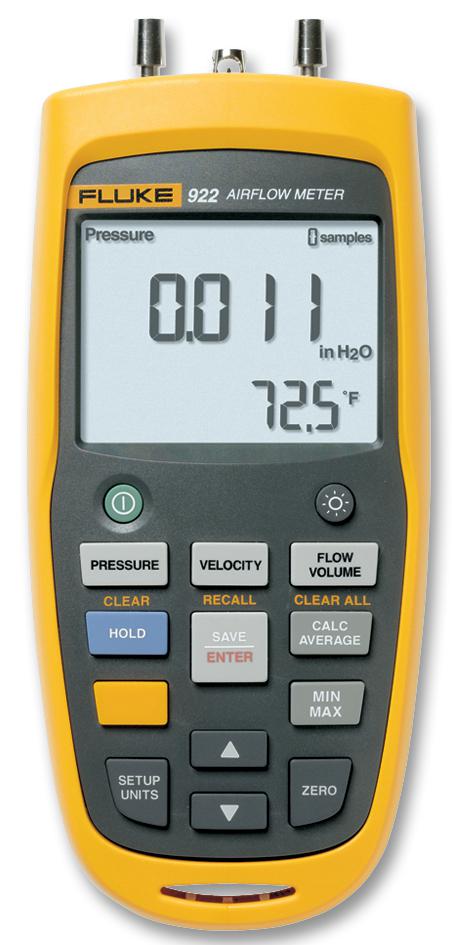

Измерители расхода воздуха Fluke 922 представляют собой многофункциональные портативные приборы, содержащие следующие каналы измерений (ИК):

• температуры воздуха;
• давления воздуха (два ИК);
• перепада давления;
• скорости потока воздуха;
• расхода воздуха.

Измерители состоят из основного корпуса (далее прибор) и трубки Пито — Прандтля. Помещенная в трубопровод с протекающим в нем воздухом Г-образная трубка создает перепад давления, зависящий от скорости потока. По перепаду давления, статическому давлению в трубопроводе и внутреннему диаметру вычисляются скорость потока и расход воздуха в стандартных условиях по измеренным значениям температуры и давления.

В составе прибора имеются два преобразователя давления. Разность давлений вычисляется как разность результатов измерений двух преобразователей, абсолютное давление вычисляется как сумма результатов измерений двух преобразователей.

Прибор имеет два штуцера для ввода воздуха, обозначенные Input (+) и Ref (-). Для измерения избыточного давления к шлангу, подсоединенному к штуцеру Input (+), подводят измеряемое давление, а шланг, подсоединенный к штуцеру Ref (-), оставляют открытым. Для измерения разности давлений сначала измеряют одно из давлений, результат измерения прибор запоминает, затем второе давление, и прибор вычисляет разность давлений. При измерении скорости потока и расхода воздуха к штуцеру Input (+) подводят полное давление трубки Пито, а к штуцеру Ref (-) — статическое давление на трубке.
