Поверка измерителя прочности бетона UK1401 в Перми
Ультразвуковой тестер UK1401 предназначен для измерений времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций. Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием. Поверка измерителя прочности бетона UK1401 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Тестер UK1401 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твердых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций.

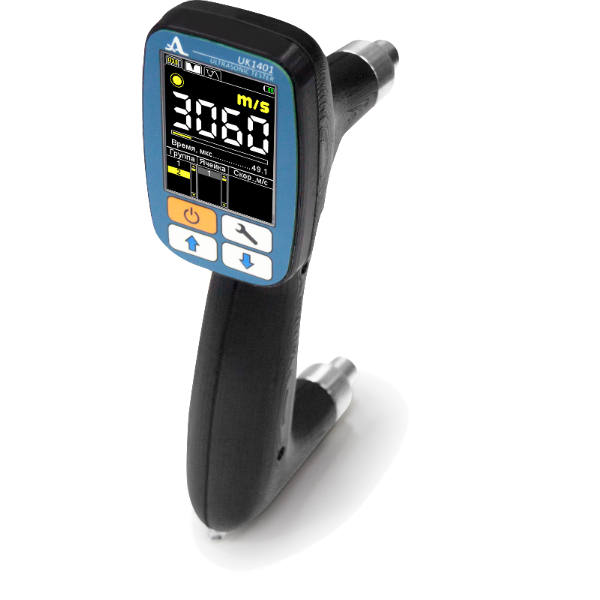

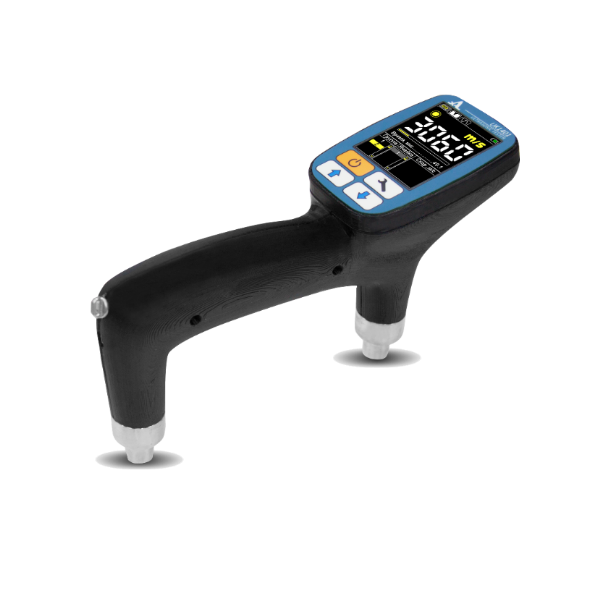

Прибор выполнен в моноблочном исполнении в эргономичном корпусе из легкого ударопрочного пластика, что делает его удобным для работы на объектах.

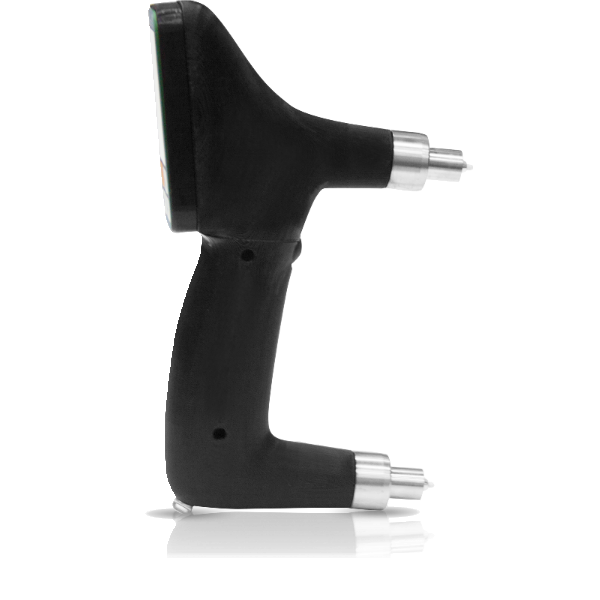

В корпус тестера UK1401 встроены два преобразователя с сухим точечным контактом и независимым пружинным подвесом, что дает уникальную возможность вести контроль без применения контактной жидкости с возможностью нормированного усилия прижатия прибора. Кроме того, данные преобразователи износостойкие и не чувствительны к состоянию поверхности, что позволяет избежать длительной и трудоемкой подготовки поверхности для проведения измерений.
Назначение и поверка измерителя прочности бетона UK1401
- определение прочности и целостности бетона. Оценка производится путем корреляции (построения зависимости) времени и скорости распространения ультразвуковых волн в материале с его физико-механическими свойствами и физическим состоянием
- поиск приповерхностных дефектов в бетонных сооружениях по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте
- оценка степени анизотропии композитных материалов
- оценка степени созревания бетона при строительстве методом монолитного бетона и скользящей опалубки
- оценка несущей способности бетонных столбов и опор
- оценка глубины трещины, выходящей на поверхность
- оценка возраста материала при условии изменения его свойств со временем
- оценка пористости и трещиноватости материала
Особенности
- встроенная система автоматической регулировки усиления (АРУ)
- звуковая индикация приема ультразвуковых сигналов
- энергонезависимая память на 50 000 измерений с возможностью сортировки по группам
- встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах
- автоматическое выключение питания
- цветной, антибликовый 2,8» TFT дисплей
- нормируемое усилие прижатия
- передача данных на внешний компьютер с помощью USB и блютус
- режим «Прочность» для оценки прочности железобетонных конструкций R (МПа), благодаря встроенным в прибор универсальным градуировочным зависимостям в диапазоне классов бетона В7,5-B35 и В35-В60 (ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности (с Поправкой)).
Поверка осуществляется по документу МП РТ 1888 -2013 «Тестеры ультразвуковые UK1401, UK1401S. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест — Москва» в марте 2013 г.
Основные средства поверки: набор мер толщины UCB 002, погрешности:
- толщины: ±(0,2÷0,5) мм,
- скорости продольных УЗ волн: погрешность ±50 м/с,
- скорости поперечных УЗ волн: погрешность ±100 м/с.
Сведения о методиках (методах) измерений изложены в документе АПЯС.412231.004 РЭ «Тестеры ультразвуковые UK1401, UK1401S.
Руководство по эксплуатации» в разделе «Использование по назначению».
