Поверка измерителя параметров УЗО ПЗО-500 ПРО и ПЗО-500 в Перми

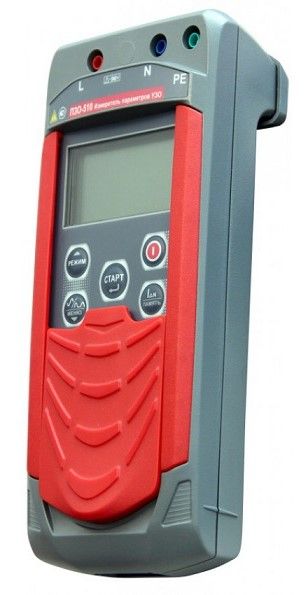

Назначение: для определения величины тока срабатывания и регистрации времени отключения устройств защитного отключения с током отсечки до 500мА. По сравнению с базовой модификацией ПЗО-500, он обладает расширенными возможностями, позволяя тестировать УЗО и дифавтоматы как типа AC, так и A и B, не только бытового, но и промышленного назначения.
Поверка измерителя параметров УЗО ПЗО-500 ПРО и ПЗО-500
Принцип действия измерителей основан на формировании испытательного тока электронным источником тока, который управляется микропроцессором . Измеритель содержит следующие основные узлы: микропроцессор, индикатор, клавиатуру, управляемый электронный источник тока, датчик разрыва цепи и источник питания.
Микропроцессор фиксирует измеренные значения и запоминает их в своих регистрах . Микропроцессор управляется с клавиатуры и формирует сигналы управления источником тока, а также формирует сигналы управления дисплеем. В режиме измерений напряжения переменного тока входной сигнал выпрямляется, сглаживается входным фильтром низких частот и через делитель напряжения поступает на встроенный АЦП микропроцессора. Последний вычисляет величину напряжения относительно внутреннего опорного напряжения и выдает результат на индикатор.
Поверка измерителей проводится в соответствии с разделом 6 «Поверка» руководства по эксплуатации РАПМ.411133.001 РЭ, согласованного начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в ноябре 2008 года и входящего в комплект поставки.
Средства поверки: прибор комбинированный Ц4352 (диапазон измерений силы тока до 6 А, кл.т 1,0); вольтметр универсальный цифровой В7-38 (диапазон измерений напряжений до 1000 В, кл. т. 0,4); магазин электрических сопротивлений Р4834 (диапазон сопротивлений от
10 мОм до 1 МОм, кл.т. 0,02), резистор С5-35В (номинальное сопротивление 5,1 Ом, отклонение от номинального сопротивления t 5 °/о), калибратор времени отключения УЗО ЕР -2 (диапазон устанавливаемых интервалов времени от 10 до 900 мс), установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (до 1000 В), омметр Щ34 (диапазон измерений сопротивлений от 0,001 до 999 Ом, кл.т. 0,1).
Межповерочный интервал — 1 год.
