Поверка индикатора часового типа ИЧЦ-0-50 0,01 ЧИЗ в Перми
Назначение: для измерения размеров и контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Поверка индикатора часового типа ИЧЦ-0-50 0,01 ЧИЗ

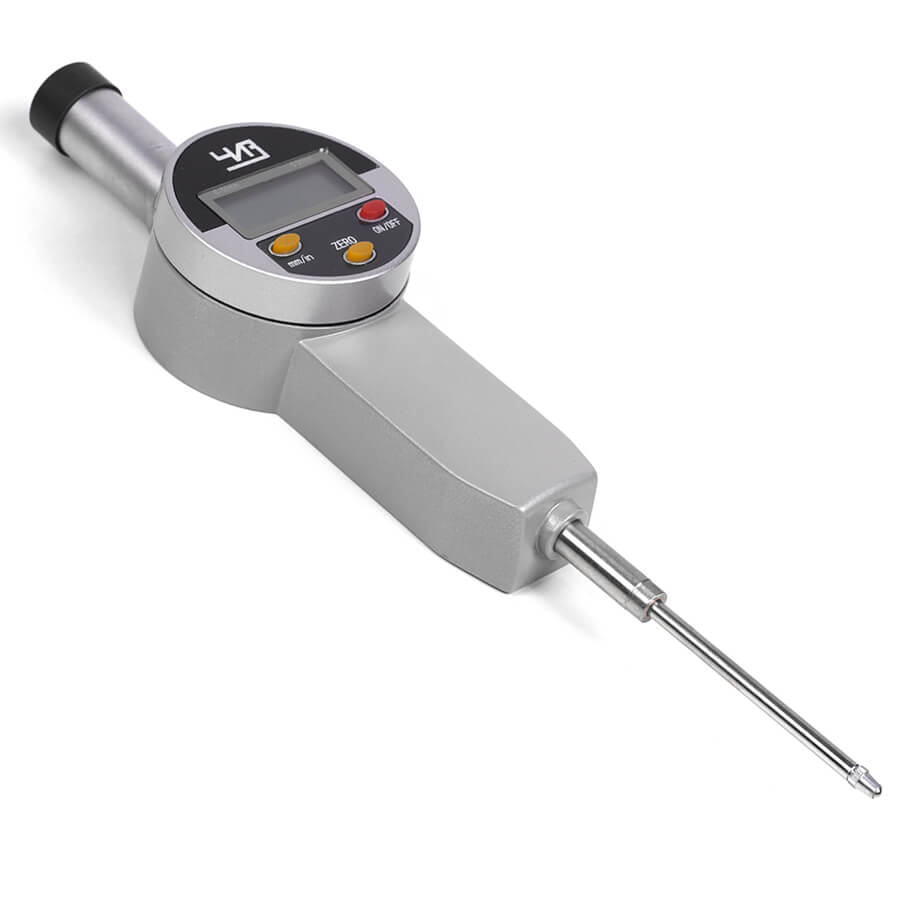

Индикаторы ИЧ и ИЧЦ представляют собой цилиндрический корпус со встроенным передаточным механизмом, круговой шкалой внутри ободка (или электронно-цифровым табло для индикаторов ИЧЦ) и двумя втулками, расположенными в диаметральной плоскости корпуса, служащими направляющими для измерительного стержня, который передает измеряемое значение параметра стрелке (электронно-цифровое табло для индикаторов ИЧЦ). Принцип действия индикаторов основан на преобразовании линейного перемещения наконечника в соответственное перемещение стрелок циферблата (или изменению значения на электронно-цифровом табло для индикаторов ИЧЦ), по положению стрелки относительно шкалы производится измерения величины измеряемого параметра (или по электронно-цифровым табло в случае с ИЧЦ). Совмещение стрелки с любым делением шкалы (настройка на нуль) производится посредством ободка, для ИЧЦ посредством нажатия на клавишу «Zero». Нижняя втулка(гильза) служит присоединительным элементом для установки ИЧ и ИЧЦ на стойку, штатив. Крепление ИЧ и ИЧЦ так же может осуществляться за ушко.
Индикаторы используются в комплекте с дополнительной технологической оснасткой -стойкой, штативом.
Поверка осуществляется в соответствии с документом МП-014-05-2016 «Индикаторы ИЧ и ИЧЦ. Методика поверки», утвержденным ФБУ «Челябинский ЦСМ» в феврале 2016 г.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Основные средства поверки
| Наименование и тип средства поверки | Основные характеристики |
| Рычажный микрометр типа МР | Диапазон измерений от 0 до 25 мм по ГОСТ 4381-87 |
| Плоскопараллельные концевые меры длины | Класс точности 2 или 3 по ГОСТ 9038-90, 4 разряд по ГОСТ Р 8.763-2011 |
| Граммометр типа 15-150 | Цена деления 0,1 Н, диапазон измерений (0,5-3) Н |
| Приспособление с микрометрической головкой типа МГ | Класс точности 1 по ГОСТ 6507-90 |
| Длиномер горизонтальный | Цена деления (дискретность) отсчета не более 1 мкм; ПГ не более (1+L/100) мкм |
Сведения о методах измерений
содержатся в документе «Индикатор ИЧ с ценой деления 0,001; 0,002 мм ТУ .3942-017-74229882-2014» Паспорт; «Индикатор ИЧЦ ТУ.3942-017-74229882-2014» Паспорт; «Индикатор ИЧ с ценой деления 0,01 мм ТУ.3942-017-74229882-2014» Паспорт.
Нормативные и технические документы, устанавливающие требования к индикаторам ИЧ и ИЧЦ
- ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 мм и длин волн в диапазоне от 0,2 до 50 мкм;
- ТУ 3942- 017-74229882-2014 «Индикаторы. Технические условия».
