Поверка генератора сигнала специальной формы GFG-3015 в Перми
Назначение: для генерирования немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 0,1Гц до15МГц в лабораторных условиях при исследовании, настройке и испытаниях систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении, машиностроении, геофизике, биофизике.
Поверка генератора сигнала специальной формы GFG-3015
Принцип работы генератора основан на считывании цифровых отсчетов из центрального процессора, которые поступают на цифро-аналоговый преобразователь и формируют постоянное напряжение, пропорциональное частоте выходного сигнала. Далее постоянное напряжение поступает на управляемый напряжением генератор, в котором вырабатывается сигнал заданной формы и частоты. Генератор оснащен встроенным частотомером

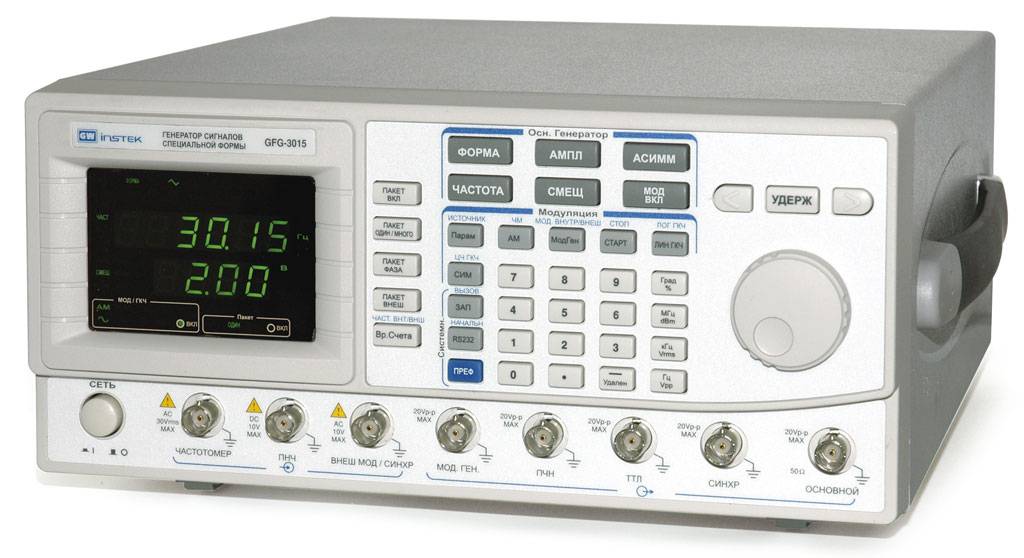

На передней панели генератора расположены:
- табло для отображения режимов работы и значений параметров воспроизводимых сигналов;
- ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров:
- разъемы основного и дополнительных выходов прибора для выдачи различных видов сигналов;
- входные разъемы встроенного частотомера и внешнего запуска.
Поверку генератора проводят в соответствии с разделом 109 «Поверка прибора» Руководства по эксплуатации, согласованным с ФГУ “Ростест-Москва” ” 52″ июля 2004 г.
В перечень оборудования, необходимого для поверки генератора, входят:
- Осциллограф Agilent 546452D РЭ
- Частотомер электронно-счетный Ч3-63: TО
- Милливольтамперметр Ф5263: TО
- Вольтметр переменного тока диодный компенсационный ВЗ-49: ГО
- Вольтметр универсальный цифровой В7-40: ТО
- Измеритель нелинейных искажений автоматический С6-11: ТО
- Анализатор спектра высокочастотный НР 85968Е: РЭ
- Генератор сигналов низкочастотный прецизионный Г3-110: ТО
- Генератор сигналов высокочастотный Г4-201: РЭ
