Поверка генератора сигнала R&S SMA100A в Перми

Назначение: для формирования стабильных по частоте и мощности сигналов в диапазоне частот 9 кГц…3 ГГц (опция SMA-BI03/-BI03L) и в диапазоне частот 9 кГц…6 ГГц (опция SMA-BI06/-BI06L), а также сигналов с различными видами модуляции и применяются при измерениях, разработке и ремонте различных радиотехнических устройств.

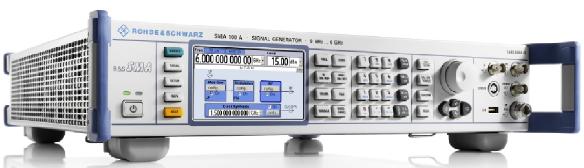

Поверка генератора сигнала R&S SMA100A

Принцип действия генераторов заключается в использовании метода косвенного синтеза, основанного на применении фазовой автоподстройки частоты широкодиапазонного миллиметрового диапазона по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 1О МГц.

Генераторы обеспечивают воспроизведение стабильных по частоте и выходному уровню немодулированных колебаний; воспроизведение сигналов с различными видами аналоговой и импульсной модуляцией; управление всеми режимами работы и параметрами приборов как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику.

Конструктивно генераторы выполнены в виде моноблоков, управление из менением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели генераторов. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Предусмотрены входные разъемы для обеспечения внешних модулирующих сигналов АМ и ЧМ, а также подачи внешнего синхроимпульса и внешнего импульсного модулирующего сигнала. Обеспечивается качание сигнала в заданной полосе частот.
