Назначение: для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 1 ГГц, 3 ГГц или 6 ГГц в зависимости от опции, а также сигналов с различными видами аналоговой и цифровой модуляции.
25.08.2014 Изменения в названии организации
Поверка генератора сигнала N5171B, N5172B, N5181B, N5182В
Принцип действия генератора основан на совокупности методов с опорой на сигнал встроенного кварцевого генератора частотой 10 МГц: до 5 МГц применяется прямой цифровой синтез, а выше 5 МГц метод косвенного синтеза, заключающийся в применении фазовой автоподстройки частоты.

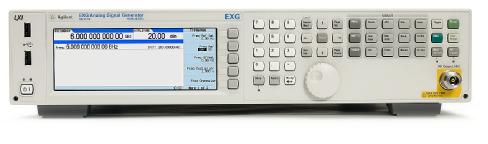

Конструктивно генератор выполнен в виде моноблока, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Для моделей N5172B и N5182B предусмотрены входные разъемы BNC для обеспечения внешних модулирующих сигналов I/Q с полосой до 200 МГц, а также подачи внешнего синхроимпульса и внешнего импульсного модулирующего сигнала. Обеспечивается качание частоты сигнала в заданном частотном диапазоне. Управление всеми режимами работы и параметрами генератора осуществляется как вручную, так и дистанционно от внешнего компьютера.
Генератор обеспечивает воспроизведение стабильных по частоте и выходному уровню немодулированных колебаний; воспроизведение сигналов с различными видами аналоговой, импульсной и цифровой модуляции от внутреннего и внешнего модулирующих генераторов; автоматическое тестирование и самодиагностику.
Функциональные возможности генератора определяются составом опций, входящих в комплект генератора. Состав опций и их функциональные возможности
| Опция | Функциональное назначение |
| 501 | Частотный диапазон от 9 кГц до 1 ГГц (только для генераторов N5171B) |
| 503 | Частотный диапазон от 9 кГц до 3 ГГц |
| 506 | Частотный диапазон от 9 кГц до 6 ГГц |
| 006 | Извлекаемая карта памяти и средства безопасности |
| 1EA | Высокая выходная мощность |
| 1ER | Вход опорного сигнала (1 — 50 МГц) |
| 303 | Многофункциональный генератор |
| 320 | Генератор импульсных последовательностей |
| ЦЫТ | Амплитудная, частотная и фазовая модуляция |
| UNW | Модуляция короткими импульсами |
| UNZ | Быстрое переключение |
| rnQ | Низкая выходная мощность (меньше чем — 110 дБм) (только для генераторов N5181B, N5182B) |
| Опция | Функциональное назначение |
| Опции для генераторов N5172B, N5182B | |
| 012 | Вход/выход гетеродина для обеспечения фазовой когерентности сигналов нескольких генераторов |
| rnL | Дифференциальные выходы I/Q сигналов |
| Опции для генераторов N5172B, N5182B | |
| 403 | Калиброванный генератор белого гауссовского шума (AWGN) |
| 430 | Многотоновый и двухтоновый сигнал |
| 431 | Заказная цифровая модуляция |
| 432 | Имитация искажений фазового шума |
| 660 | Расширение возможностей внутреннего генератора для работы в реальном времени ( с возможностью генерации сигналов GPS, GLONASS, Galileo, а так же DVE-T/T2/H/S/S2/C/J.83 AnnexA/C, ISDB-T при помощи внешнего управления) |
| Опции для генераторов N5172B | |
| 021 | Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 256 Мегавыборок) |
| 022 | Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 500 Мегавыборок) |
| 653 | Внутренний генератор модулирующего сигнала (полоса ПЧ 60 МГц, память 32 Мегавыборки) |
| 655 | Расширение полосы внутреннего генератора модулирующего сигнала (полоса ПЧ 120 МГц, память 32 Мегавыборки) |
| 660 | Расширение возможностей внутреннего генератора для работы в реальном времени |
| Опции для генераторов N5182B | |
| 022 | Расширение памяти внутреннего генератора модулирующего сигнала ( с 32 до 500 Мегавыборок) |
| 023 | Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 1000 Мегавыборок) |
| 656 | Внутренний генератор модулирующего сигнала (полоса ПЧ 80 МГц, память 64 Мегавыборки) |
| 657 | Расширение полосы внутреннего генератора модулирующего сигнала (полоса ПЧ 160 МГц ) |
| UNV | Расширенный динамический диапазон |
| UNX | Низкие фазовые шумы |
| UNY | Сверхнизкие фазовые шумы |
Программное обеспечение
Программное обеспечение (ПО) генераторов сигналов N5171B, N5172B, N5181B, N5182B встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики генераторов нормированы с учетом влияния ПО.
Идентификационные данные ПО генераторов
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО (идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| ПО для генераторов сигналов серии N517xB, N518xB | N5171B, N5172B, N5181B, N5182B Х-Series Firmware | В.01.01 | 9C1F08D4DBB
C1ABC6872C8 CCCD3AD153 |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Поверка осуществляется в соответствии с документом МП 53063-13 «Генераторы сигналов N5171B, N5172B, N5181B, N5182B. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «РОСТЕСТ — МОСКВА» 24 января 2013 г.
Основные средства поверки:
- частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5-10-6;
- стандарт частоты рубидиевый FS725, (рег. 31222-06), пределы допускаемой относительной погрешности воспроизведения частоты 5 10 МГц ± 5 10-11;
- измеритель мощности Е4419В с первичным измерительным преобразователем Е9304А (рег. №38915-08): диапазон частот от 9 МГц до 6 ГГц, диапазон измерений средней мощности от минус 60 до 20 дБм, пределы допускаемой относительной погрешности измерения мощности: от минус 60 до минус 10 дБм — ± 6 %, от минус 10 до 0 дБм — ± 5 %, от 0 до 20 дБм — ± 4,5 %;
- измеритель мощности Е4419В с первичным измерительным преобразователем Е9301В (рег. №38915-08): диапазон частот от 0,01 до 6 ГГц, диапазон измерений средней мощности от минус 30 до 44 дБм, пределы допускаемой относительной погрешности измерения мощности: от минус 30 до 20 дБм — ± 6 %, от 20 до 44 дБм — ± 5,5 %;
- установка для измерений ослабления и фазового сдвига образцовая ДК1-16 (рег. № 9180-83): диапазон рабочих частот от 0,01 до 18 ГГц, диапазон измеряемых ослаблений от 0 до 140 дБ, пределы допускаемой абсолютной погрешности измерений ослабления ± 0,25 дБ;
- анализатор спектра E4443A (рег. № 26411-04): диапазон частот от 3 Гц до 6,7 ГГц, пределы допускаемой погрешности измерения уровня: ± 1,08 дБ (до 3 ГГц), ± 2,2 дБ (до 6,7 ГГц); уровень гармонических искажений не более минус 92 дБ;
- измеритель модуляции вычислительный СК3-45 (рег. № 9331-94): диапазон несущих частот: ЧМ от 0,1 до 1000 МГц, АМ — от 0,1 до пределы допускаемой относительной погрешности измерений ЧМ и АМ ± 2 %);;
- анализатор источников сигналов Е5052В с СВЧ преобразователем частоты Е5053А (рег. № 37181-08): диапазон частот от 10 до 26500 МГц, диапазон отстройки от несущей от 1 Гц до 40 МГц, пределы допускаемой погрешности измерений фазового шума ± (2-4) дБ.
Сведения о методах измерений
- Генераторы сигналов N5171B, N5172B, N5181B, N5182B. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов N5171B, N5172B, N5181B, N5182B
- ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ 8.109-97 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний.
- Техническая документация изготовителя.
