Поверка газоанализатора SIPROCESS UV600 в Перми

Газоанализаторы SIPROCESS UV600 предназначены для непрерывных измерений содержания одного или нескольких определяемых компонентов: оксид азота, диоксид азота, диоксид серы, сероводород в негорючих и невзрывоопасных газовых смесях. Поверка газоанализатора SIPROCESS UV600 проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Описание и поверка газоанализатора SIPROCESS UV600

Принцип измерений газоанализаторов SIPROCESS UV600 (далее — газоанализаторы) ультрафиолетовый, основанный на молекулярном поглощении газов в диапазоне длин волн ультрафиолетового излучения.

Излучение от источника излучений (безэлектродная газоразрядная лампа) проходит через оптические фильтры, размещенные на вращающемся колесе (обтюратор), после чего разделяется на 2 световых потока, поступающих на измерительную и сравнительную кюветы. Через измерительную кювету (газовую пробу) пропускается излучение с длиной волны, характерной для определяемого компонента. Выделение узкой полосы излучения осуществляется за счет блока сменных светофильтров — интерференционные корреляционные фильтры (IFC), газовые корреляционные фильтры (GFC), или их комбинация. В случае IFC измерительное и опорное излучения выделяются при помощи двух различных интерференционных светофильтров при их попеременном введении в световой поток. В случае GFC (для измерений NO) опорное излучение выделяется путем введения в световой поток газового корреляционного фильтра (кювета, заполненная газовой смесью NO). Для измерения NO в смеси с другими компонентами используется комбинация IFC и GFC фильтров. Интенсивность излучения, прошедшего через рабочую и сравнительные кюветы, регистрируется фотометрическими детекторами. По дополнительному заказу может быть предусмотрена газовая кювета для проверки работоспособности газоанализатора.

Отбор пробы — принудительный, за счет перепада давления в точки отбора пробы.

Конструктивно газоанализатор выполнен в металлический корпусе, предназначенный для установки в стойку 19” 4HU для монтажа:

• в шарнирной раме;
• в шкафах с выдвижными направляющими или без них.

На лицевой панели расположен ЖК-дисплей с сенсорными кнопками с контекстными функциями, а также светодиоды Power, Failure и Maintenance Request.

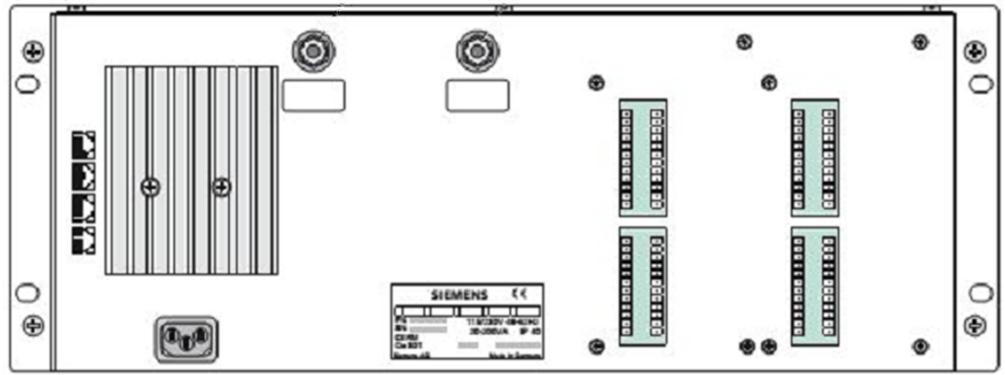

На задней панели расположены штуцеры для газовых соединений (вход и выход газовой смеси), а также разъемы для подключения кабеля питания и информационных линий.

По дополнительному заказу газоанализатор может включать в себя датчики влажности и давления пробы (индикаторные каналы).

Газоанализатор обеспечивает выходные сигналы:

•  показания встроенного жидкокристаллического дисплея;
• 4 аналоговых выхода;
• 8 произвольно конфигурируемых релейных выходов;
• цифровые выходы, интерфейс RS 485, Ethernet.

Газоанализатор обеспечивает выполнение следующих основных функций:

• непрерывное измерение содержания определяемых компонентов;
• формирование выходных аналоговых сигналов постоянного тока;
• формирование выходного цифрового сигнала RS-485, Ethernet;
• формирование релейных выходных сигналов.

Газоанализатор выполнен в общепромышленном исполнении и должен размещаться в невзрывоопасных зонах помещений и наружных установок.
