Поверка газоанализатора 17i в Перми
Назначение: для автоматического непрерывного измерения содержания аммиака (NH3), а также оксида азота (NO) и диоксида азота (NO2) в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.
Поверка газоанализатора 17i
Принцип действия газоанализаторов основан на химической реакции оксида азота с озоном, проходящей с появлением люминисцентного излучения, которое регистрируют с помощью фотоэлектронного умножителя (ФЭУ). Интенсивность излучения прямо пропорциональна концентрации оксида азота. Для определения концентрации диоксида азота в аналитическом модуле происходит предварительное преобразование NO2 в NO в присутствии молибденового катализатора. При определении концентрации NНЗ проба поступает в модуль преобразователя, где диоксид азота и аммиак преобразуют в оксид азота, после чего определяют общую концентрацию Т\ (NНЗ + NO2 + NO) и вычисляют концентрацию аммиака вычитанием из сигнала Т\ сигналов NO2 и NO, которые получают в других режимах.

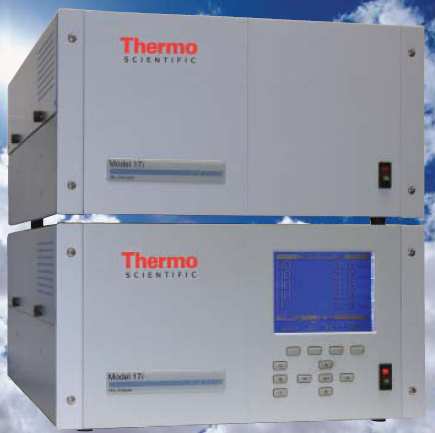

Конструктивно газоанализаторы модели 17i представляют из себя стационарные автоматические приборы, выполненные в едином корпусе и состоящие из аналитического модуля (который в свою очередь состоит из блока электроники, молибденового преобразователя, генератора озона и реакционной камеры) и модуля преобразователя.
Подача пробы в газоанализаторы осуществляется с помощью внешнего насоса.
Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на передней панели газоанализатора, также прибор оснащен интерфейсами Р-2З2 и RS-485, для подключения к персональному компьютеру или самописцу и аналоговым выходом 420 мА. Возможно подключение к локальной сети Ethernet для эффективного удаленного доступа.
Поверка осуществляется по документу «Газоанализаторы Инструкция. Газоанализаторы модели 17i фирмы «Thermo Fisher Scientific», США. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.
Основные средства поверки:
- ГСО-ПГС на NO, NO2, NH3 по ТУ 6-16-2956-01;
- азот газообразный особой чистоты 1-о сорта по ГОСТ 9293-74;
- установка «Микрогаз-Ф» по ТУ 4215-004-07518800-02 в комплекте с источниками микропотоков на NO2, NH3 по ТУ ИБЯЛ.418319.013-95;
- генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ.
Сведения и методиках (методах) измерений
- Руководство по эксплуатации на газоанализаторы модели 17i.
Нормативные документы, устанавливающие требования к газоанализаторам
- ГОСТ 8.578-08 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
- ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
