Поверка датчиков давления дифференциальных DM-2000, Magnesense, Magnesense II в Перми
Назначение: для измерений избыточного давления и разности давлений.

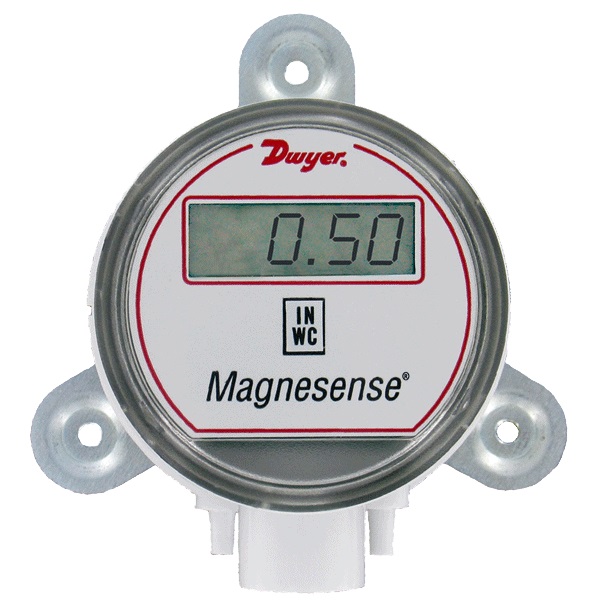

Поверка датчиков давления дифференциальных DM-2000, Magnesense, Magnesense II
Принцип действия датчиков дифференциального давления DM-2000, Magnesense и Magnesense II основан на использовании принципа упругой деформации пластины первичного тензорезистивного преобразователя, установленного на мембране. Под влиянием измеряемого давления мембрана воздействует на пластину первичного тензорезистивного преобразователя, что приводит к изменению электрического сопротивления. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход аналоговоцифрового преобразователя (АЦП), который преобразует выходное напряжение первичного тензорезистивного преобразователя в цифровой код. Микроконтроллер обрабатывает цифровой код с АЦП и преобразует его через цифро-аналоговый преобразователь (ЦАП) в ток или напряжение, пропорциональный цифровому коду, и/или преобразует его в протокол цифровой связи «MODBUS» или «BACnet».
Конструктивно датчики дифференциального давления DM-2000, Magnesense и Magnesense II выполнены в виде единого корпуса, в котором расположен чувствительный элемент и плата микропроцессорного устройства. Чувствительный элемент представляет собой диафрагму или мембранную камеру, совмещённую с тензорезистивным преобразователем.
Датчики дифференциального давления DM-2000, в зависимости от диапазона измерений и окраски корпуса, делятся на следующие модификации: DM-2002; DM-2102: DM-2003; DM-2103; DM-2004; DM-2104; DM-2005; DM-2105; DM-2006; DM-2106; DM-2007; DM-2107; DM-2012; DM-2112; DM-2013 и DM-2113.
Датчики дифференциального давления Magnesense, в зависимости от диапазона измерений, способа установки и напряжения питания, делятся на следующие модификации: MS-121; MS-122; MS-321; MS-322; MS-721; MS-722; MS-921; MS-922; MS-111; MS-112; MS-311; MS-312; MS-711; MS-712; MS-911; MS-912; MS-131; MS-331; MS-141; MS-341; MS-151; MS-351; MS-021; MS-221; MS-621 и MS-821.
Датчики дифференциального давления серии Magnesense:
- модификации: MS-121, MS-122, MS-321, MS-322, MS-721, MS-722, MS-921 и MS-922 выпускаются с диапазоном измерений от 0 до 100 Па;
- модификации: MS-111, MS-112, MS-311, MS-312, MS-711, MS-712, MS-911 и MS-912 выпускаются с диапазоном измерений от 0 до 1250 Па;
- модификации: MS-021, MS-221, MS-621 и MS-821 выпускаются с диапазоном измерений от минус 100 до 100 Па;
- остальные диапазоны измерений, указанные в таблице 4, устанавливаются DIP-переключателями 1 и 2 согласно таблице, приведённой в руководстве по эксплуатации.
Датчики дифференциального давления Magnesense II, в зависимости от диапазона измерений и способа установки, делятся на следующие модификации: MS2-W101; MS2-N101; MS2-D101; MS2-W111; MS2-N111; MS2-D111; MS2-W102; MS2-N102; MS2-D102; MS2-W112; MS2-N112; MS2-D112; MS2-W103; MS2-N103 и MS2-D103.
Датчики дифференциального давления серии Magnesense II:
- модификации: MS2-W101, MS2-N101 и MS2-D101 выпускаются с диапазоном измерений от 0 до 100 Па;
- модификации: MS2-W102, MS2-N102 и MS2-D102 выпускаются с диапазоном измерений от 0 до 1250 Па;
- модификации: MS2-W111, MS2-N111 и MS2-D111 выпускаются с диапазоном измерений от минус 100 до 100 Па;
- модификации: MS2-W103, MS2-N103 и MS2-D103 выпускаются с диапазоном измерений от 0 до 6975 Па;
- модификации: MS2-W112, MS2-N112 и MS2-D112 выпускаются с диапазоном измерений от минус 1250 до 1250 Па;
- остальные диапазоны измерений, указанные в таблице 6 и таблице 7, устанавливаются DIP-переключателями 1 и 2 согласно таблице, приведённой в руководстве по эксплуатации.
Датчики дифференциального давления DM-2000, Magnesense и Magnesense II имеют аналоговый выходной сигнал по току и напряжению. Датчики дифференциального давления Magnesense II выпускаются с цифровым выходным сигналом и имеют встроенное программное обеспечение.
Пломбирование датчиков дифференциального давления DM-2000, Magnesense и Magnesense II не предусмотрено.
Программное обеспечение
Микропроцессорное программное обеспечение датчиков дифференциального давления Magnesense II встроенное, обеспечивает обработку сигналов и связь с внешними устройствами через интерфейс.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) программного обеспечения | Значение |
| Идентификационное наименование программного обеспечения | MS2 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.3.7.1 |
Поверка осуществляется по документу РТ-МП-5208-443-2018 «ГСИ. Датчики дифференциального давления серии DM-2000, Magnesense, Magnesense II. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10.04.2018 г.
Основные средства поверки:
калибратор давления пневматический Метран-505 Воздух I c диапазоном воспроизведения давления от 0,005 до 40 кПа и классом точности 0,02 (регистрационный номер в Федеральном информационном фонде 42701-09);
калибратор-контроллер давления PPC4 c диапазоном измерения избыточного давления от 0 до 110 кПа и от минус 100 до 10 кПа, с допускаемой относительной погрешностью ±0,01 % от измеряемого давления и диапазоном измерений избыточного давления от минус 100 до 700 кПа, с пределами допускаемой относительной погрешности ±0,008 % от измеряемого давления (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 27758-08);
микроманометр жидкостный компенсационный с микрометрическим винтом МКВК-250 с диапазоном измерений от 0 до 2500 Па, с пределом допускаемой основной приведённой погрешности ±0,02 % от верхнего предела измерений (регистрационный номер в Федеральном информационном фонде 22995-02);
мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ±[0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (регистрационный номер в Федеральном информационном фонде 54848-13);
источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ±(0,001U+0,3) В, в диапазоне до 30 В и ±(0,001U+0,5) В, в диапазоне свыше 30 В (регистрационный номер в Федеральном информационном фонде 51394-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится, в виде оттиска поверительного клейма, на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.187-76 Государственная система обеспечения единства измерений (ГСИ). Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па
- Техническая документация изготовителя фирмы «DWYER INSTRUMENTS Inc.»
