Поверка дальномера лазерного RGK, мод D600, D1000, D1500 в Перми

Назначение: для измерений расстояний и углов наклона относительно горизонта.

Модификаций: D600, D1000, D1500

Поверка дальномера лазерного RGK, мод D600, D1000, D1500

Принцип измерения расстояний данными приборами основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульсный лазерный излучатель дальномеров генерирует множество импульсов в инфракрасной области спектра, которые через формирующую оптику направляются на цель, до которой необходимо измерить расстояние. Эти импульсы отражаются от цели и с помощью приемной оптики фокусируются на фоточувствительной площадке приемного фотодиода приборов, где при помощи электроники определяется время прохождения импульсов и вычисляется расстояние до цели.

Нулевой (начальной) точкой отсчёта приборов является центр резьбовой втулки в нижней части корпуса.

Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро-Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона приборов меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона в установленных единицах измерения.

Результаты измерений расстояний и углов выводятся на экран, вмонтированный в зрительную трубу.

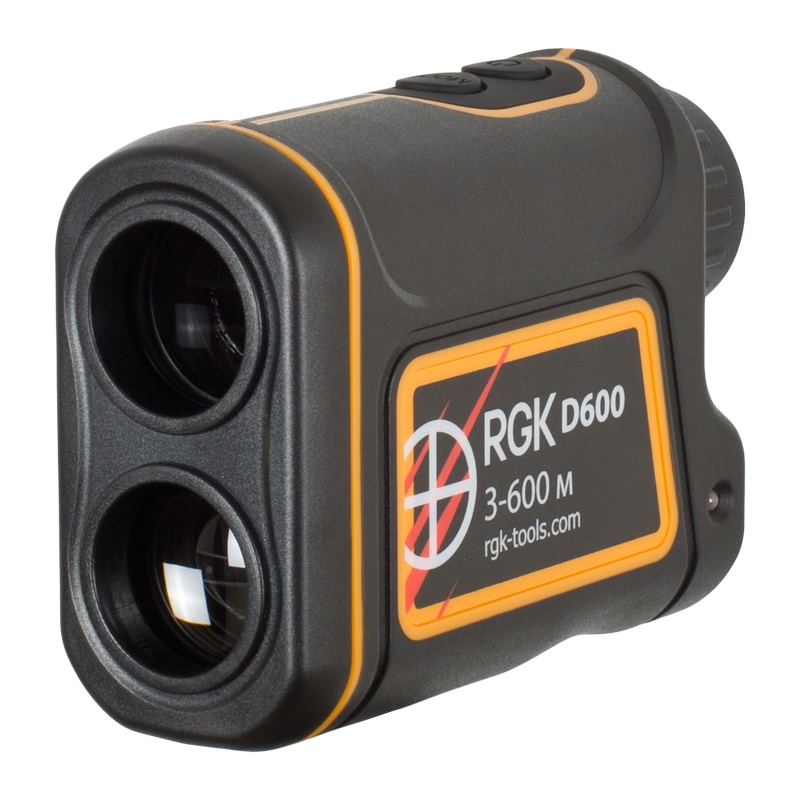

Конструктивно приборы выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление осуществляется при помощи двух функциональных клавиш (см. рисунок 4). Верхняя часть приборов представляет собой монокуляр со встроенным экраном, а нижняя — оптико-электронная лазерная измерительная система. Монокуляр имеет кольцо фокусировки на окуляре. Также в задней части корпуса приборов имеется USB-разъём (тип Micro USB) для зарядки встроенного аккумулятора (см. рисунок 5). В основании корпуса имеется втулка с резьбой 1/4″-20, позволяющая закрепить прибор на штативе.
