Поверка антенн дипольных активных П6-51 в Перми

Назначение: являются преобразователем напряженности переменного магнитного поля в напряжение переменного тока и предназначена, совместно с измерительным приемником, селективным микровольтметром и анализатором спектра для измерения напряженности магнитного поля.

Поверка антенн дипольных активных П6-51

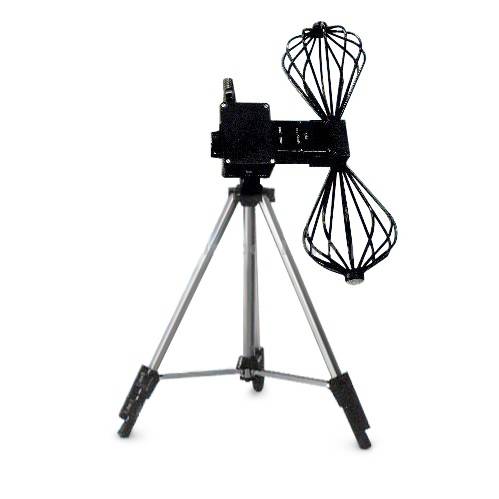

Антенна состоит из диполя образованного двумя проволочными конусами, усилителя и ВЧ соединителя . На корпусе антенны имеется держатель , позволяющий закреплять антенну на мачте .

Под действием электрического поля на диполе антенны наводится ЭДС , пропорциональная величине напряженности поля . Сигнал с диполя через усилитель подается на выходной ВЧ соединитель . Усилитель согласовывает импеданс антенны с волновым сопротивлением выходного ВЧ соединителя, усиливает и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны.

Блок питания состоит из двух аккумуляторных батарей и устройства сигнализации разряда этих батарей . При разряде аккумуляторных батарей ниже напряжения 4.5 В загорается соответствующий индикатор.

Рабочие условия применения

По условиям воздействия климатических и механических факторов антенна относится к группам 4 ГОСТ 22261:

• температура окружающего воздуха, °С от минус 10 до плюс 55;
• атмосферное давление , кlIa от 70 до 106,7;
• относительная влажность окружающего воздуха, °/о 90 при 30 °С
