Поверка анализатора сигналов N9030A, N9030B в Перми
Назначение: для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов.
Поверка анализатора сигналов N9030A, N9030B

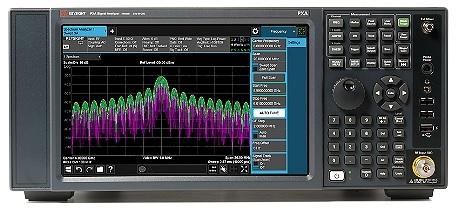

Конструктивно анализаторы выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты.
Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB, LAN.
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет собой специализированное программное обеспечение (СПО) фирмы «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия, для визуального отображения и измерений параметров спектра сигналов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны
Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | N9030A, N9030B PXA Signal Analyzer Instrument Software |
| Номер версии (идентификационный номер) ПО | не ниже A.19.29 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | — |
| Алгоритм вычисления идентификатора ПО | — |
Влияние метрологически значимой части ПО на метрологические характеристики анализатора не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Поверка осуществляется по документу 651-17-036 МП «Инструкция. Анализаторы сигналов N9030A, N9030B. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 19.10.2017 г.
Основные средства поверки:
- генератор сигналов Agilent E8257D, регистрационный номер 53941-13 в Федеральном информационном фонде;
- генератор сигналов Keysight 33250А, регистрационный номер 52150-12 в Федеральном информационном фонде;
- измеритель мощности N1914A с преобразователями измерительными с преобразователями измерительными Ш482А, Ш485А, Ш487А, 8485D, 8487D, регистрационный номер 57386-14 в Федеральном информационном фонде;
- частотомер Keysight 53132А, регистрационный номер 26211-03 в Федеральном информационном фонде;
- рубидиевый стандарт частоты FS725, регистрационный номер 31222-06 в Федеральном информационном фонде;
- аттенюаторы ступенчатые программируемые 8494G, 8496G, регистрационный номер 60239-15 в Федеральном информационном фонде;
- мультиметр 3458А, регистрационный номер 25900-03 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- Техническая документация изготовителя.
