Поверка анализатора цепей скалярных Р2М-18А в Перми
Назначение: для измерений модуля коэффициента передачи, модуля коэффициента отражения, коэффициента стоячей волны по напряжению (далее — КСВН), мощности в коаксиальном волноводе с диаметрами поперечных сечений 7,0/3,04 мм и 3,5/1,52 мм, и для генерирования электрических синусоидальных колебаний.
Поверка анализатора цепей скалярных Р2М-18А
Принцип действия анализаторов цепей скалярных Р2М-18А основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля коэффициента отражения, КСВН, модуля коэффициента передачи. Выделение и преобразование производится с помощью головок детекторных и датчиков коэффициента стоячей волны (далее — КСВ).

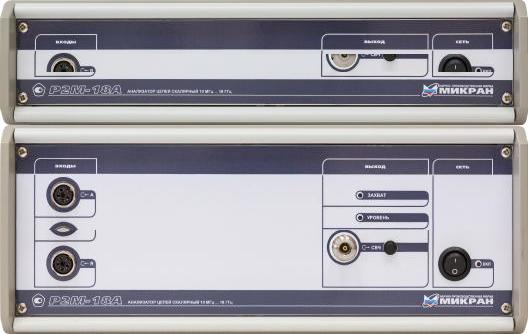

Анализаторы цепей скалярные Р2М-18А состоят из блока генераторноизмерительного, головок детекторных, датчиков КСВ, нагрузок комбинированных и кабелей сверхвысоких частот (далее — СВЧ).
Анализаторы цепей скалярные Р2М-18А имеют 8 модификаций. Модификации характеризуются опциями, представленными в таблице 1, и отличаются типами соединителя выхода СВЧ блока генераторно-измерительного и возможностью расширения диапазонов установки уровня выходной мощности и измерений модуля коэффициента передачи:
- «Р2М-18А-01Р» (далее — «01Р») — тип III, розетка по ГОСТ РВ 51914-2002;
- «Р2М-18А-11Р» (далее — «11Р») — тип N, розетка по ГОСТ РВ 51914-2002;
- «Р2М-18А-03Р» (далее — «03Р») — тип IX вариант 3, розетка по ГОСТ РВ 51914-2002;
- «Р2М-18А-11Р» (далее — «13Р») — тип 3,5 мм, розетка по ГОСТ РВ 51914-2002;
- «Р2М-18А-АТА/70» (далее — «АТА/70») — наличие ступенчатого аттенюатора на выходе блока генераторно-измерительного.
| № | Наименование модификаций | Опции |
| 1 | Анализатор цепей скалярный Р2М-18А/1 | Опция «01Р» |
| 2 | Анализатор цепей скалярный Р2М-18А/2 | Опция «11Р» |
| 3 | Анализатор цепей скалярный Р2М-18А/3 | Опция «03Р» |
| 4 | Анализатор цепей скалярный Р2М-18А/4 | Опция «13Р» |
| 5 | Анализатор цепей скалярный Р2М-18А/5 | Опции «01Р», «АТА/70» |
| 6 | Анализатор цепей скалярный Р2М-18А/6 | Опции «11Р», «АТА/70» |
| 7 | Анализатор цепей скалярный Р2М-18А/7 | Опции «03Р», «АТА/70» |
| 8 | Анализатор цепей скалярный Р2М-18А/8 | Опции «13Р», «АТА/70» |
Программное обеспечение
Анализаторы цепей скалярные Р2М-18А работают под управлением внешнего персонального компьютера с установленным программным обеспечением (далее — ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений. Информационный обмен между анализатором цепей скалярным Р2М-18 А и персональным компьютером осуществляется по интерфейсу Ethernet.
ПО реализовано без выделения метрологически значимой части.
Метрологические характеристики анализаторов цепей скалярных Р2М-18А нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 2.
| Наименование
ПО |
Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программный комплекс Р2М | Graphit Р2М | 2.3 | Для файла «launcher.exe»: b5ff8fa0d9f7b56fae1500 3b8597b891 | md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по классификации МИ 3286-2010.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- процессор Intel® Pentium II® 600 МГц (или аналог);
- наличие адаптера локальной сети — Ethernet;
- оперативная память 512 Мб;
- разрешение экрана 1024 х 768.
Программное обеспечение работает в следующих операционных системах: Windows® XP, Windows® Vista, Windows® 7. Персональный компьютер не входит в комплект поставки.
Поверка осуществляется по документу ЖНКЮ.468166.027Д3 «ГСИ. Анализаторы цепей скалярные Р2М-18А. Методика поверки», утвержденному ФБУ «Томский ЦСМ» в октябре 2012 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-66, диапазон рабочих частот от 10 до 20000 МГц, пределы допускаемой относительной погрешности по частоте кварцевого генератора за 12 месяцев ± 5 10-7;
- ваттметр с блоком измерительным Е4418В и преобразователями измерительными Е4412А и Е4413А, диапазон рабочих частот от 10 до 20000 МГц, диапазон измерений мощности от минус 55 до 15 дБм, пределы допускаемой относительной погрешности измерений мощности ± 8 %;
- комплекты для измерений соединителей коаксиальных и КИСК-7, пределы допускаемой абсолютной погрешности измерений ± 0,02 мм;
- набор мер коэффициентов передачи и отражения Н/М-18-3,5 мм, диапазон рабочих частот от 10 до 18000 МГц, номинальные значения ослаблений аттенюаторов 10, 20 и 30 дБ, пределы допускаемой абсолютной погрешности определения действительных значений ± 0,35 дБ;
- номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ± 4,0 %;
- набор мер комплексного коэффициента передачи Н3-7, диапазон рабочих частот от 10 до 18000 МГц, номинальные значения ослаблений аттенюаторов 10, 20 и 30 дБ, пределы допускаемой абсолютной погрешности определения действительных значений ± 0,3 дБ;
- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140, диапазон рабочих частот от 10 до 4000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ± 2,5 %.
- набор мер полного и волнового сопротивления 1-го разряда ЭК9-145, диапазон рабочих частот от 4000 до 18000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ± 2 %.
Сведения о методах измерений
- Метод измерений приведен в документе ЖНКЮ.468166.027 РЭ «Анализаторы цепей скалярные Р2М-18А. Руководство по эксплуатации».
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 16423-78 Измерители коэффициента стоячей волны по напряжению панорамные. Типы. Технические требования и методы испытаний.
- ЖНКЮ.468166.027 ТУ. Анализаторы цепей скалярные Р2М-18А. Технические условия.
- МИ 1700-87 ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 — 18,00 ГГц.
