Поверка амперметра вольтметра Ц42408, Ц42412, Ц42496 в Перми
Назначение: для измерения силы тока или напряжения в электрических цепях постоянного и пульсирующего тока частотой 100 Гц (М42408, М42496, М42412) и применяются в различных отраслях промышленности и на железнодорожном транспорте.
Поверка амперметра вольтметра Ц42408, Ц42412, Ц42496

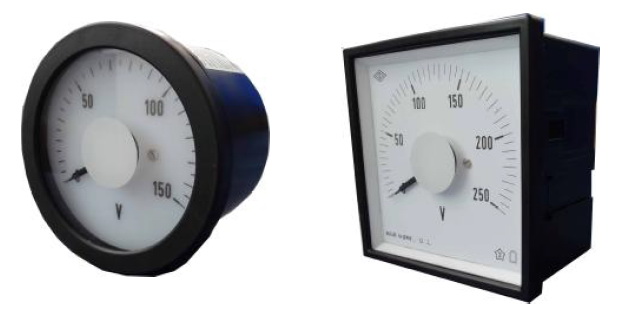

Приборы представляют собой щитовые приборы магнитоэлектрической системы, со стрелочным указателем и креплением подвижной части на кернах, с равномерной шкалой, нулевой отметкой на краю или внутри диапазона измерений.
Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки. Конструктивно приборы выполнены в пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли. По условиям эксплуатации приборы относятся к группе 5 ГОСТ 22261-94 и предназначены для работы при температуре окружающей среды от минус 50 до плюс 60 °С и относительной влажности 95 % при температуре 35 °С.
Поверка приборов проводится в соответствии с ГОСТ 8.497-83 «Государственная система обеспечения единства измерений. Амперметры, вольтметры, ваттметры, варметры. Методы поверки».
Перечень основного оборудования для поверки:
- установка для проверки амперметров и вольтметров У300 с пульсацией выходных сигналов не более 3-10 В;
- вольтамперметр М2018 класса точности 0,2;
- микроамперметр М2005 класса точности 0,2.
- Сведения о методиках (методах) измерений изложены в документе «Миллиамперметры, амперметры и вольтметры щитовые М42408, М42496, М42412, Ц42408, Ц42496, Ц42412. Руководство по эксплуатации» ОПЧ.140.307, глава 4.
- Нормативные и технические документы, устанавливающие требования к миллиамперметрам, амперметрам и вольтметрам щитовым М42408, М42496, М42412, Ц42408, Ц42496, Ц42412
- ГОСТ 8711-93 « Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
- ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки»
- ТУ 25-7504.207-2009 «Миллиамперметры, амперметры и вольтметры щитовые М42408, М42496, М42412, Ц42408, Ц42496, Ц42412. Технические условия».
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
