Поверка акселерометра пьезоэлектрического ВС 111 в Перми

Назначение: для измерения параметров вибраций (виброускорения) на движущихся частях машин и механизмов, а также для спектрально-корреляционного анализа вибраций .

Область применения: автоматизированные измерительные системы технической диагностики машинного оборудования, лабораторные исследования и контроль по санитарным
нормам и правилам.

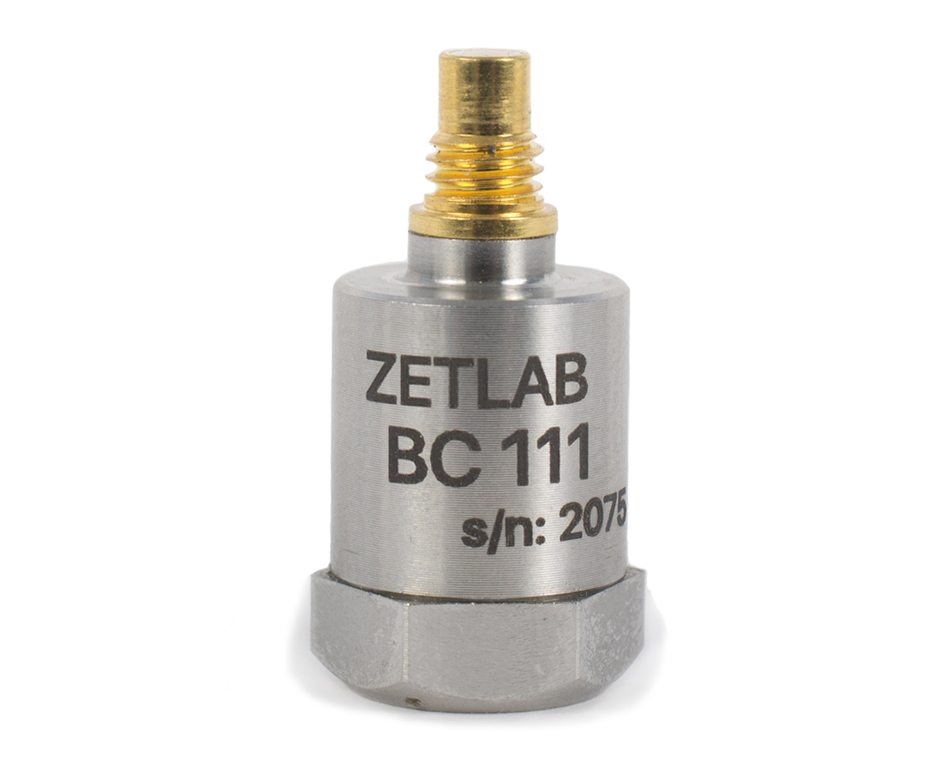

Поверка акселерометра пьезоэлектрического ВС 111

Принцип действия акселерометра основан на преобразовании ускорения в точке установки пьезоэлектрического датчика в электрический сигнал, прямо пропорциональный значению ускорения.

В акселерометре ВС 111 использован пьезочувствительный элемент в виде кольца с поляризацией по толщине. Сдвиговые колебания обеспечивает закрепление кольца по центру, а колебательная масса действует на его периметр. Пьезочувствительный элемент изготовлен из керамики ЦТС-19. Склейка с корпусом акселерометра производится токопроводящим клеем АНАТЕРМ-102 на основе порошка серебра. В акселерометр встроен согласующий усилитель ICP, расположенный на круглой печатной плате, которая своим центром закреплена на разъеме в основании крышки. Крышка соединена с корпусом акселерометра на прессовой посадке. На акселерометре установлен разъем $МА. В качестве выходного разъема кабеля использован разъем ВС типа.
