Поверка акселерометра пьезоэлектрического 4384 в Перми

Акселерометр пьезоэлектрический 4371 используется для измерения виброускорения, а также могут применяться в нефтяной, газовой, энергетической и других отраслях промышленности, где необходимо измерять параметры вибрации. Поверка акселерометра пьезоэлектрического 4384 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка акселерометра пьезоэлектрического 4384

Акселерометры представляют собой пьезоэлектрический вибропреобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.

Акселерометры могут иметь выход по напряжению (DeltaTron), либо зарядовый выход. В последнем случае они должны использоваться с внешним усилителем заряда. К акселерометрам типа DeltaTron относятся модели 4394, 4395, 4396, 4397, 4398 и 4399.

Акселерометры моделей 4394, 4395 и 4396 имеют изолированное основание. Во всех акселерометрах используется деформация сдвига.

В зависимости от допуска на чувствительность акселерометры подразделяются на DeltaShear «V» и Uni-Gain. В акселерометрах типа Uni-Gain чувствительность регулируется при изготовлении в пределах 2 % от номинального значения. Все акселерометры DeltaTron типа Uni-Gain калибруются индивидуально и взаимозаменяемы.

Акселерометры моделей 4321, 4321V и 4326 (4326А и 4326А-001) – трехосевые; моделей 4370, 4370V, 4382, 4382V, 4384 и 4384V – миниатюрные; моделей 4371, 4371V, 4374, 4375, 4375V, 4381, 4381V, 4383, 4383V, 4393 и 4393V – миниатюрные с боковым разъемом; моделей 4378 и 4379 – высокочувствительные; моделей 4394, 4395, 4396, 4397,
4398 и 4399 – DeltaTron акселерометры; моделей 4391и 4391V– с изолированным основанием.

Области применения

• Виброиспытания и анализ общего характера
• Измерения сигналов низкой амплитуды, низкой частоты

Функциональные особенности

• Благодаря тому, что акселерометры 4384, 4384 V являются термостойкими и могут успешно применяться , как при обычных, так и экстремальных температурах (от -74°C до 250°C) установка их на объект, исследуемый на высокотемпературных и низко температурных испытательных стендах, дает возможность получать параметры вибрации при изменении температурного фона в широком диапазоне без смены датчиков.
• Высокая чувствительность дает возможность измерять малые ускорения с высокой точностью.
• Долговременно стабильные параметры, благодаря сварному стальному корпусу.

Описание

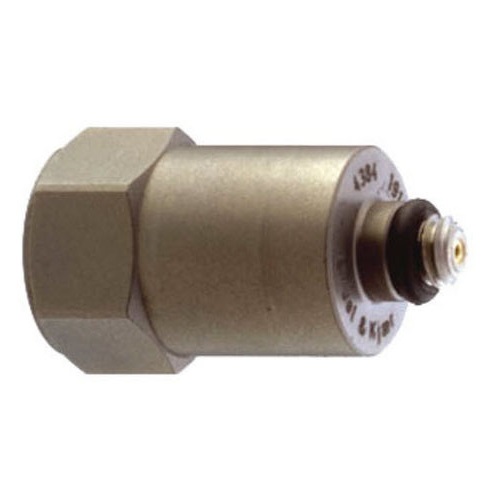

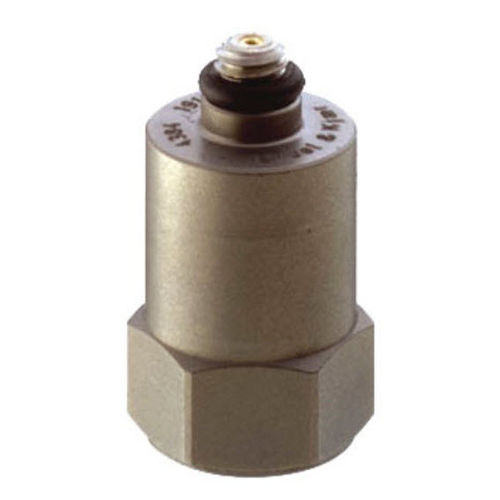

Type 4384 is a DeltaShearTM Unigain* accelerometer. Он обладает расположенным сверху разъемом 10–32 UNF‐2A и резьбовым отверстием 10–32 UNF‐2B, предназначенным для монтажа. Прибор 4384-V† имеет те же технические характеристики и стабильность, что и прибор модели 4384, но отличается увеличенным допуском чувствительности.

* Unigain: Индивидуально измеренная чувствительность с точностью ±2% от указанного значения.
† V‐тип: Индивидуально измеренная чувствительность с точностью ±15% от указанного значения.

Пьезоэлектрический акселерометр может использоваться в качестве источника заряда. Его чувствительность выражена в единицах заряда на единицу ускорения (пКл/мс–2 , пКл/g).

Конструкция DeltaShear состоит из трех пьезоэлектрических элементов и трех сейсмических масс, расположенных в виде треугольника вокруг треугольного центрального столбика. Они удерживаются на месте при помощи зажимного кольца, которое изолируют всю конфигурацию от основания. Кольцо также обеспечивает предварительное сжатие пьезоэлектрических элементов, что позволяет добиться высокой степени линейности. Под воздействием вибрации пьезоэлектрические элементы создают заряд, который скапливается между корпусом и зажимным кольцом. В приборе применяется пьезоэлектрический элемент PZ 23, выполненный из цирконат-титаната свинца, а его корпус изготовлен из титана.
