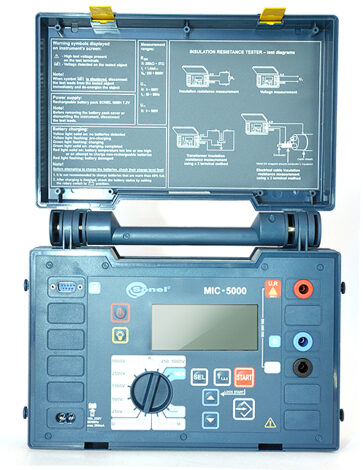

Поверка измерителя параметров электроизоляции MIC-5000 в Перми
Поверка измерителей проводится в соответствии с документом MIC-5000-07 МП «Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-5000. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в феврале 2007 г. и входящим в комплект поставки.
Основное оборудование, используемое при поверке:
- калибратор-вольтметр универсальный В1 -28;
- магазин мер сопротивлений электроизоляции OD-2-W4a;
- магазин мер сопротивлений электроизоляции OD-2-W4e;
- мера сопротивления электроизоляции RN-2-W/T 0,5 ТОм;
- мера сопротивления электроизоляции RN-2-W/T 1 ТОм;
- мера сопротивления электроизоляции RN-2-W/T 1,5 ТОм;
- мера сопротивления электроизоляции RN-2-W/T 2 ТОм.
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
1. ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.
2. ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».
3. ГОСТ Р 51522-99 «Совместимость технических электромагнитных средств. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
4. Техническая документация фирмы-изготовителя.
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Категория измерения для гнезд и цепей 5kV | экстраполированная III 5000 В |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Питание измерителя | блок аккумуляторов типа SONEL NiMH 7,2 В |
| Температура хранения | –20..+60°C |
| Температура рабочая | -10..+50°C |
| Температура номинальная | +20..+25°C |
| Относительная влажность | 0..85% |
| Относительная номинальная влажность | 40..60% |
| Время до самоотключения: функция измерения RISO зависит от введенного времени T2либо T3 прочие функции измерения | (T2/T3 + 300 секунд) 300 секунд |
| Частота измерений для функции RISO | около 1 измерения/секунду |
| Число измерений RISO по PN-EN 61557-2 | минимум 1000 |
| Питание зарядного устройства | 100..250В/50..60Гц |
| Время зарядки аккумуляторов | около 3 часов |
| Дисплей | ЖК, 4 цифры высотой 14 мм |
| Стандарт интерфейса | RS-232 |
| Стандарт качества | разработка, проектирование и производство согласно ISO 9001 |
