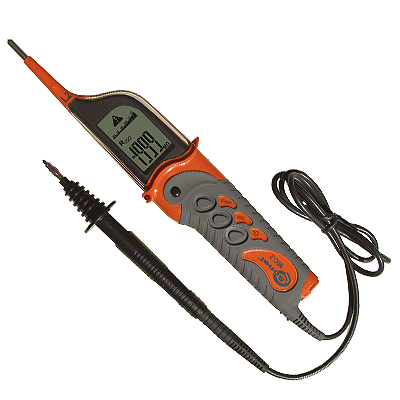

Поверка измерителя параметров электроизоляции MIC-2 в Перми
Поверку измерителей сопротивления электроизоляции MIC-2 следует проводить в соответствии с документом MIC-2-08 МП «Измерители сопротивления электроизоляции MIC-2. Методика поверки», согласованной с ГЦИ СИ ФГУ «Ростест-Москва» в декабре 2008 г.
Основное оборудование, используемое при поверке:
- магазин мер сопротивлений заземления OD-2-D6b/5W;
- калибратор электрического сопротивления КС-100К5Т;
- калибратор-вольтметр универсальный B1-28.
Измерение сопротивления изоляции
Измерительное напряжение: 250 В и 500 В;
Диапазон измерения: RISOmin=UISOnom/IISOmax…2 ГОм(IISOmax=1 мА)
UISO=250 В
Измерительный диапазон по IEC 61557-2: 250 кОм…1000 МОм
UISO=500 В
Измерительный диапазон по IEC 61557-2: 500 кОм…1999 МОм
| Диапазон | Разрешение | Погрешностьосновная |
|---|---|---|
| 1…449кОм | 1кОм | ± (3% и. в. + 8 ед. мл. разряда) |
| 500…1999кОм | 1кОм | |
| 2,00…19,99МОм | 0,01МОм | |
| 20,00…199,9МОм | 0,1МОм | |
| 200,0…1999МОм | 1МОм |
| Диапазон | Разрешение | Погрешностьосновная |
|---|---|---|
| 1…249кОм | 1кОм | ± (3% и. в. + 8 ед. мл. разряда) |
| 250…1999кОм | 1кОм | |
| 2,00…19,99МОм | 0,01МОм | |
| 20,00…199,9МОм | 0,1МОм | |
| 200,0…1000МОм | 1МОм |
MIC-2 Измерение напряжения:
Постоянного тока
Переменного тока 50-60 Гц
(синусоидальной формы с коэффициентом гармоник < 2%)
Низковольтное измерение сопротивления
— звуковой сигнал в случае R <10 Ом
| Дополнительныетехническиехарактеристики | Класс изоляции |
|---|---|
| Категория безопасности | IV 600 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | по PN-EN 60529: IP54 |
| Питание измерителя | элементы питания 1,5 В (AAA) или аккумуляторы NiMH 1,2 В (AAA) -2 шт. |
| Температура хранения | -20°C..+70°C |
| Время до самовыключения | через 5минут |
| Количество измерений RISO | мин. 500 |
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…600 В | 1 В | ± (3% и. в. + 2 ед. мл. разряда) |
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,0…199,9 Ом | 0,1 Ом | ± (4% и. в. + 3 ед. мл. разряда) |
| 200,0…1999 Ом | 0,1 Ом | ± (4% и. в. + 3 ед. мл. разряда) |
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…600 В | 1 В | ± (3% и.в. + 2 ед. мл. разряда) |
