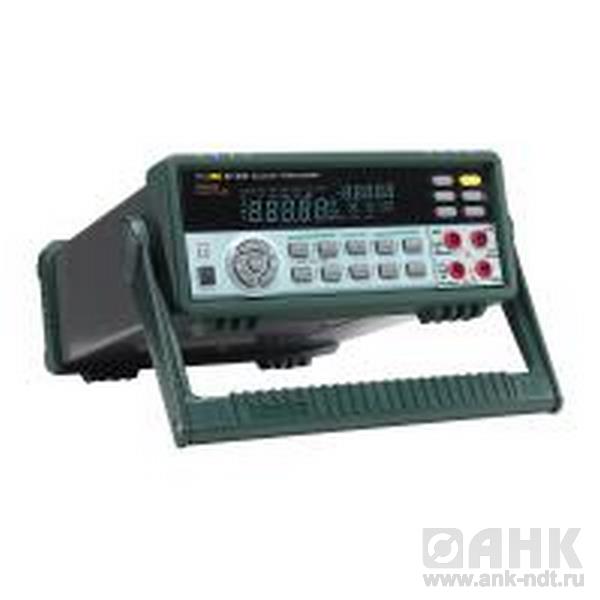

Описание ПрофКиП В7-46М вольтметр универсальный
ПрофКиП В7-46М вольтметр универсальный с высокой точностью и стабильностью измерений. Прибор имеет 24-битный АЦП и обеспечивает управление сразу несколькими десятками измерительных функций. Вольтметр универсальный ПрофКиП В7-46М имеет цветной 5-разрядный дисплей с максимальным разрешением 53000. Позволяет измерять не только постоянные и переменные, но и смешанные сигналы True RMS до 1000 В или 10 А. Также имеет встроенный частотомер и позволяет измерять емкость, сопротивление, максимальные, минимальные и усредненные значения, разницу двух значений, аудио мощность.
Особенности и преимущества вольтметра универсального ПрофКиП В7-46М
▪ Разрядность: 53000 единиц отсчетов
▪ Измерение напряжения переменного и постоянного тока до 1000 В
▪ Измерение постоянного тока с точностью 0.03%
▪ Разрешение измерения сопротивления: 0.01 Ом
▪ Разрешение измерения напряжения: 1 мкВ
▪ Измерение частоты цифрового и аналогового сигнала, коэффициента заполнения
▪ Измерение емкости от 0.01 нФ до 5000 мкФ
▪ Среднеквадратичное измерение напряжения и тока True RMS AC+DC
▪ Опорный уровень
▪ Измерение максимальных /минимальных значений
▪ Измерение относительных /средних значений
▪ Двустрочный дисплей
▪ Удобный информативный интерфейс
▪ Память 30 полных экранов
▪ Интерфейс: RS-232C
▪ Защита от перегрузки
Основные технические характеристики вольтметра универсального ПрофКиП В7-46М
| Переменное /постоянное напряжение + переменное напряжение | |||||
| Диапазон | Разрешение | Точность | |||
| 40 Гц … 1 кГц | 1 кГц … 10 кГц | 10 кГц … 20 кГц | |||
| 50 мВ | 0.001 мВ | ±(0.5% + 40) | ±(1% + 40) | ±(2.5% + 40) | |
| 500 мВ | 0.01 мВ | ±(0.5% + 40) | ±(1% + 40) | ±(2.5% + 40) | |
| 5 В | 0.1 мВ | ±(0.5% + 40) | ±(1% + 40) | ±(2.5% + 40) | |
| 50 В | 1 мВ | ±(0.5% + 40) | ±(1% + 40) | ±(2.5% + 40) | |
| 500 В | 10 мВ | ±(0.5% + 40) | ±(1% + 40) | | |
| 100000 В | 0.1 В | ±(0.5% + 40) | | | |
| Постоянное напряжение | |||||
| Диапазон | Разрешение | Точность | |||
| 50 мВ | 0.001 мВ | ±(0.03% + 10) | |||
| 500 мВ | 0.01 мВ | ±(0.03% + 6) | |||
| 5 В | 0.1 мВ | ±(0.03% + 6) | |||
| 50 В | 1 мВ | ±(0.03% + 6) | |||
| 500 В | 10 мВ | ±(0.03% + 6) | |||
| 1000 В | 0.1 В | ±(0.03% + 6) | |||
| Переменный /постоянный ток + переменный ток | |||||
| Диапазон | Разрешение | Точность | Падение напряжение | ||
| 40 Гц … 1 кГц | 1 кГц … 10 кГц | 10 кГц … 20 кГ | |||
| 500 мкА | 0.01 мкА | ±(0.75% + 20) | ±(1% + 20) | ±(2% + 20) | 102 мкВ /мкА |
| 5000 мкА | 0.1 мкА | ±(0.75% + 10) | ±(1% + 10) | ±(2% + 10) | |
| 50 мА | 1 мкА | ±(0.75% + 20) | ±(1% + 20) | ±(2% + 20) | 1.5 мВ /мА |
| 500 мА | 10 мкА | ±(0.75% + 10) | ±(1% + 10) | ±(2% + 10) | |
| 5 А | 0.1 мА | ±(0.75% + 20) | ±(1.5% + 20) | ±(2% + 20) | 30 мВ /А |
| 10 А | 1 мА | ±(1.0% + 10) | ±(1.5% + 10) | | |
| Постоянный ток | |||||
| Диапазон | Разрешение | Точность | Падение напряжения | ||
| 500 мкА | 0.01 мкА | ±(0.15% + 15) | 102 мкВ /мкА | ||
| 5000 мкА | 0.1 мкА | ±(0.15% + 10) | |||
| 50 мА | 1 мкА | ±(0.15% + 10) | 1.5 мВ /мА | ||
| 500 мА | 10 мкА | ±(0.15% + 10) | |||
| 5 А | 0.1 мА | ±(0.5% + 10) | 30 мВ /А | ||
| 10 А | 1 мА | ±(0.5% + 10) | |||
| Сопротивление | |||||
| Диапазон | Разрешение | Точность | |||
| 500 Ом | 0.01 Ом | ±(0.1% + 10) | |||
| 5 кОм | 0.1 Ом | ±(0.1% + 5) | |||
| 50 кОм | 1 Ом | ±(0.1% + 5) | |||
| 500 кОм | 10 Ом | ±(0.1% + 5) | |||
| 5 МОм | 100 Ом | ±(0.1% + 10) | |||
| 50 МОм | 1 кОм | ±(0.1% + 10) | |||
| Емкость | |||||
| Диапазон | Разрешение | Точность | |||
| 50 нФ | 0.01 нФ | ±(1% + 15) | |||
| 500 нФ | 0.1 нФ | ±(1% + 15) | |||
| 5 мкФ | 1 нФ | ±(1% + 10) | |||
| 50 мкФ | 10 нФ | ±(1% + 10) | |||
| 500 мкФ | 0.1 мкФ | ±(2% + 10) | |||
| 5000 мкФ | 1 мкФ | ±(2% + 10) | |||
| Диодный тест | |||||
| Диапазон | Разрешение | Точность | |||
| 2.5 В | 0.1 мВ | ±(1% + 5) | |||
| Измерение частоты цифрового сигнала | |||||
| Диапазон | Чувствительность | Точность | |||
| 5 Гц … 2 МГц | 2 Впик … 5 В прямоугольная волна | ±(0.006% + 4) | |||
| Измерение частоты аналогового сигнала (ток и напряжение) | |||||
| Диапазон | Диапазон | Чувствительность | Точность | ||
| 5 Гц … 200 кГц (синусоида) | мВ | 4 мВ | ±(0.006% + 4) | ||
| 5 В | 0.5 В | ||||
| 50 В | 4 В | ||||
| 500 В | 40 В | ||||
| 1000 В | 400 В | ||||
| мкА | 40 мкА | ||||
| мА | 4 мА | ||||
| А | 0.4 А | ||||
| Коэффициент заполнения | |||||
| Частотный диапазон | Диапазон коэффициента заполнения | Разрешение | Точность | ||
| 5 Гц … 500 кГц | 10% … 90% | 0.01% | ±(10%) | ||
