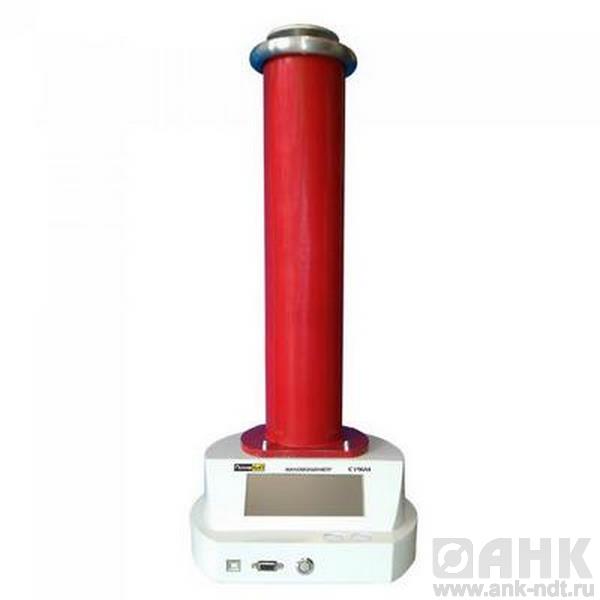

Описание киловольтметра ПрофКиП С100М
Киловольтметр ПрофКиП С100М предназначен для измерения высокого напряжения постоянного и переменного тока, двухпредельный.
Особенности и преимущества киловольтметра ПрофКиП С100М
- Диапазон измерения напряжения переменного тока: 1.000 кВ … 75.00 кВ
- Диапазон измерения напряжения постоянного тока: 1.000 кВ … 100.0 кВ
- Два предела измерения
- Автоматический выбор пределов измерения
Основные технические характеристики киловольтметра ПрофКиП С100М
| Параметры | Значения |
| Диапазон измерения действующих значений напряжения переменного тока частотой 50 Гц | 1.000 кВ … 75.00 кВ |
| Диапазон измерения напряжения постоянного тока | 1.000 кВ … 100.0 кВ |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц 1.000 кВ … 21.000 кВ 21.01 кВ … 75.00 кВ | ± [0.3 + 0.03 ( |Xк/x | - 1)]% ±[0.3 + 0.01 ( | Xк/x | - 1)]% |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока 1.000 кВ … 25.000 кВ 25.01 кВ … 100.00 кВ | ±[0.3 + 0.03 ( | Xк/x | - 1)]% ±[0.3 + 0.01( | Xк/x | - 1)]% |
| Входное сопротивление постоянному току | 600 Мом ±2% |
| Время установления рабочего режима | не более 5.0 с |
| Количество диапазонов измерения | 2 |
| Режим переключения пределов измерения | автоматический |
| Максимальное время работы | 8 часов с последующим отключением на 1 час |
Рабочие условия применения киловольтметра ПрофКиП С100М
- Температура окружающего воздуха: 5°С … 40°С
- Относительная влажность воздуха: 30% … 80%
- Атмосферное давление: 84 кПа … 106.7 кПа
Общие данные киловольтметра ПрофКиП С100М
- Средняя наработка на отказ: не менее 8 000 часов
- Средний срок службы: не менее 7 лет
- Степень защиты: IP54
- Питание: 220 В ±22 В, 50 Гц ±0.5 Гц
- Максимальная потребляемая мощность: 20 ВА
- Габаритные размер: 250х220х685 мм
- Вес: 5 кг
