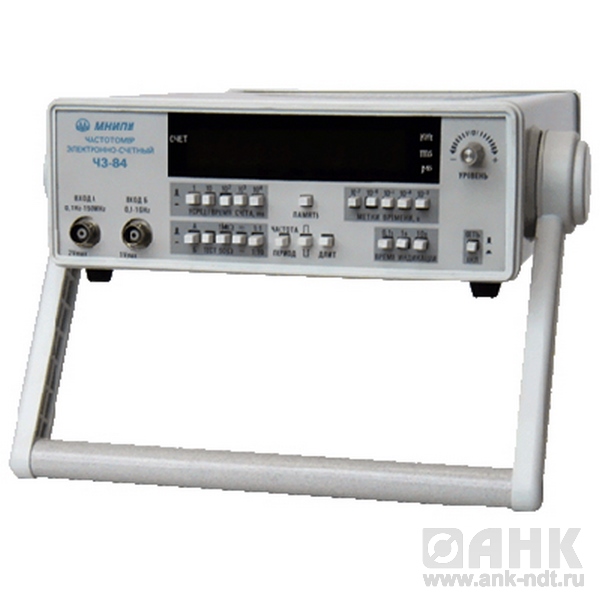

Описание частотомера Ч3-84
Частотомеры электронно-счетные Ч3-84 и Ч3-84/21 предназначены для измерения частоты синусоидальных и частоты следования импульсных сигналов, периода синусоидальных и периода следования импульсных сигналов, длительности импульсов.
Отличаются высокой точностью измерений, широким диапазоном рабочих температур, низкой стоимостью.
Базовая модель Ч3-84 имеет модификацию Ч3-84/2. Модификация отличается диапазоном рабочих температур и пределами относительной погрешности по частоте встроенного оппорного генератора.
Отличительные особенности:
- 0,1 Гц...1 ГГц
- Погрешность задания опорной частоты 10-7 за 12 месяцев (Ч3-84), 10-6 за 12 месяцев (Ч3-84/2)
- Уровень сигналов 20 мВ - 2 В (эфф.)
- 8-ми разрядное табло
- Диапазон рабочих температур от +5°С до +40°С (Ч3-84/2), от -10°С до +50°С (Ч3-84)
Технические характеристики частотомера Ч3-84:
| Вход "А" | |
| Вид измерений | Частота, период, длительность |
| Форма измеряемых сигналов | Синусоидальная и импульсная любой полярности |
| Уровень входных сигналов: Синусоидальных (эффективное значение) Импульсных | 0,02 В - 2 В 0,05 - 2 В |
| Диапазон измеряемых частот | 0,1 Гц - 150 МГц |
| Диапазон измеряемых периодов | 0,1 мкс - 100 с (10 МГц - 0,01 Гц) |
| Число усредняемых периодов (множитель периода) | 1, 10, 102, 103, 104 |
| Период меток времени | 10-7, 10-6, 10-5, 10-4, 10-3 с |
| Диапазон измеряемых длительностей импульсов | 1 мкс - 100 с |
| Частота следования импульсов | не более 500 кГц |
| Входное сопротивление | выборочно: (1±0,1) МОм / (50±2,5) Ом |
| Входная ёмкость | Не более 50 пФ |
| Вход "Б" | |
| Вид измерений | Частота |
| Форма измеряемых сигналов | Синусоидальная |
| Уровень входных сигналов | (0,03 - 1) В |
| Диапазон измеряемых частот | (100 - 1000) МГц |
| Входное сопротивление | (50±2,5) Ом |
| Встроенный опорный генератор | |
| Относительная погрешность по частоте для частотомеров: Ч3-84 Ч3-84/2 | ±5*10-8 за 30 сут и ±1*10-7 за 12 месяцев ±2,5*10-6 за 30 сут и 5*10-6 за 12 месяцев |
| Общие характеристики | |
| Формат индикации | 8 разрядов |
| Питание | (220±22) В, (50±1) Гц |
| Потребляемая мощность | 20 В · А |
| Габаритные размеры (HxWxD) | 262х88х320 мм |
| Масса | 2,8 кг |
| Условия эксплуатации: Рабочая температура | группа 3 ГОСТ 22261-94 +5°С...+40°С для Ч3-84/2 -10°С...+50°С для Ч3-84 |
