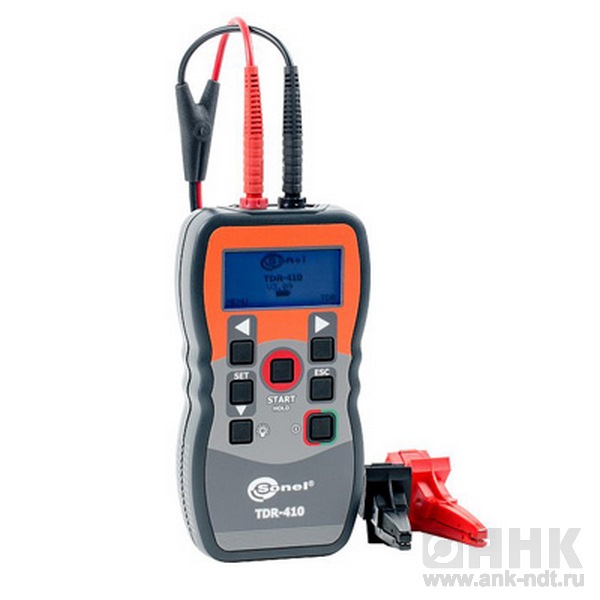

Описание TDR-410 рефлектометра
Гарантия: 24 месяца
Номер в Госреестре: Не требуется
Температурный диапазон: -10 °C … +50 °C
Габариты ШxВxГ: 165 x 90 x 37 мм
Масса: 350 г
Назначение и область применения:
Рефлектометр TDR-410 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и телефонных кабелях. Рефлектометр TDR-410 позволяет измерить длину кабеля и определить расстояние до повреждения в диапазоне от 0 до 4000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.
Отличительные особенности:
- Определение мест повреждения: силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей;
- Обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивления
- Графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на дисплее.
Технические характеристики:
| Диапазон измерения в метрах | 7, 15, 30, 60, 120, 250, 500, 1 км, 2 км, 3 км, 4 км |
| Выбор диапазона измерения | ручной или автоматический |
| Минимальная длина кабеля | 4 м |
| Точность измерения | 1% выбранного диапазона * |
| Разрешение измерения | ок. 1% выбранного диапазона |
| Чувствительность измерения | минимум 3 пикселя при отражении от повреждения на расстоянии до 4 км (для медного кабеля с диаметром жил 0,6 мм) |
| Регулировка коэффициента распространения | от 1% до 99% |
| Волновое сопротивление кабеля | выбор из значений 25, 50, 75 и 100 Ом |
| Разрешение ЖК-дисплея | 128 x 64 пиксель |
| Защита по напряжению | 250 В переменного тока (AC) |
| Генератор тонального сигнала | двухтональный переменной частоты 810 Гц – 1110 Гц |
| Амплитуда зондирующего импульса | +5 В в разомкнутой цепи, +1.5 В при нагрузке 50 Ом |
| Длительность зондирующего импульса | 3 нс до 3 мкс в зависимости от диапазона |
| Частота отправки импульса | 2 сканирования в секунду или один импульс (для каждой шкалы диапазона) |
| Питание | 6 В (4 алкалиновых батарейки AA) |
| Температура хранения | -20°C до +70°C |
| Рабочая температура | -10°C до +50°C |
| Размеры, мм | 165 x 90 x 37 |
| Масса, г | 350 |
| Степень защиты корпуса | IP54 |
