Трассоискатели и кабелеискатели: эффективный поиск подземных коммуникаций

Трассоискатели и кабелеискатели — это специализированное оборудование, предназначенное для обнаружения и точного определения местоположения подземных инженерных коммуникаций. Данные приборы незаменимы для безаварийного проведения земляных работ, поиска повреждений кабельных линий и обследования трасс трубопроводов.

Где применяются трассоискатели и кабелеискатели

Оборудование для поиска подземных коммуникаций критически важно в следующих областях:

• Строительство и реконструкция — для точного определения трасс газопроводов, водопроводов, кабелей связи и силовых кабелей перед началом земляных работ;

• Электроэнергетика — для локации мест повреждений в подземных кабельных линиях электропередачи акустическим методом;

• Эксплуатация коммунальных сетей — для уточнения карт подземных коммуникаций, поиска утечек и проведения ремонтов;

• Нефтегазовая отрасль — для обследования трасс магистральных трубопроводов и трубопроводов-спутников.

Принцип работы трассоискателей и кабелеискателей

В основе работы данных приборов лежат различные физические методы, выбор которых зависит от решаемой задачи:

1. Электромагнитный (индукционный) метод

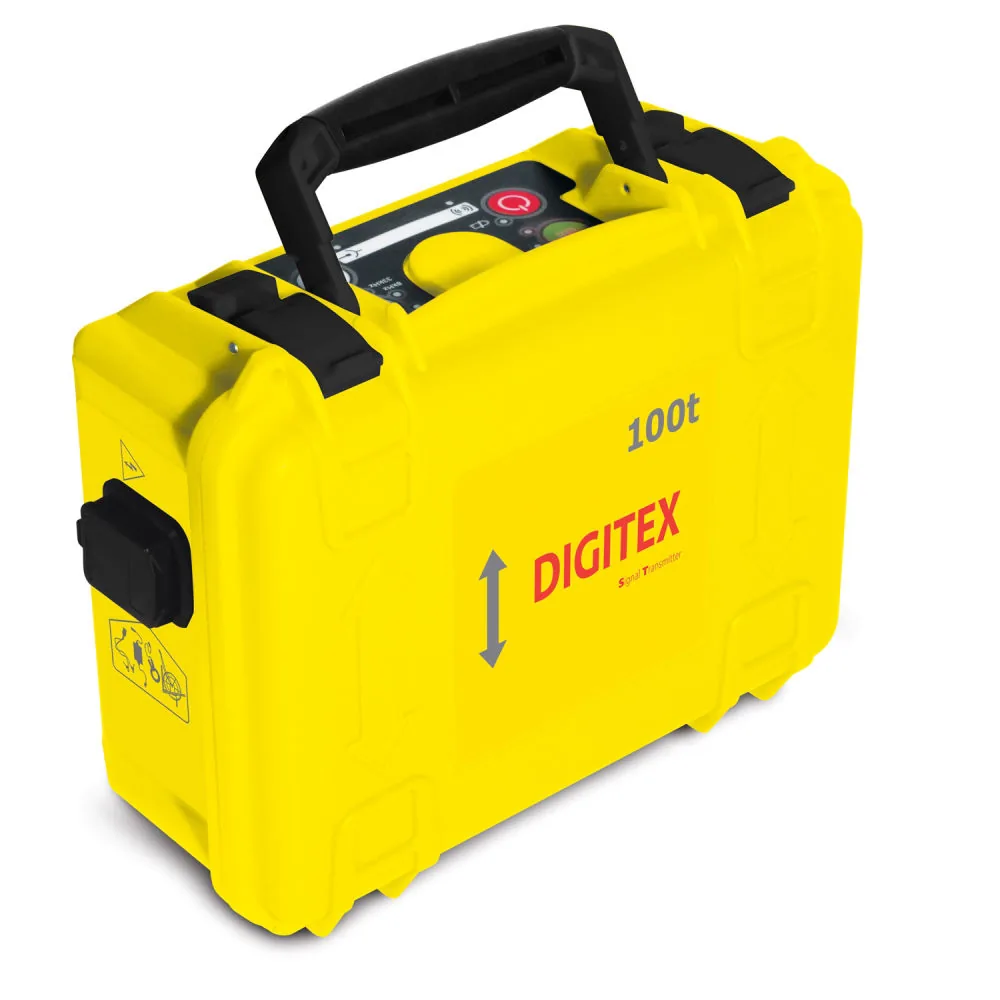

Наиболее распространенный метод для поиска металлических труб и кабелей. Система состоит из передатчика (генератора), создающего электромагнитный сигнал в искомой коммуникации, и приемника, улавливающего это поле. Генератор подключается к трубе или кабелю гальванически (прямой контакт) или индуктивно (бесконтактно). Приемник с датчиками (катушки индуктивности) позволяет определить трассу, глубину залегания и направление.

2. Акустический метод

Используется для поиска мест повреждений в подземных электрических кабелях (пробоев изоляции). Генератор высоковольтных импульсов создает разряд в месте повреждения, который сопровождается акустической волной. Специальный приемник (акустический датчик) преобразует колебания грунта в электрический сигнал, позволяя оператору точно локализовать место дефекта. Приборы позволяют определять трассу кабеля при работе непосредственно от генератора высоковольтных импульсов.

3. Пассивный метод

Приемник регистрирует собственные электромагнитные поля промышленной частоты (50 Гц) от действующих силовых кабелей или "блуждающие" токи от радиостанций на частотах 8-33 кГц. Этот метод полезен для быстрой идентификации коммуникаций без использования собственного генератора.

4. Активный метод с использованием зонда

Для обнаружения неметаллических труб (пластиковых) в них предварительно заводится специальный передатчик-зонд, который затем отслеживается приемником. Зонд может быть батарейным и передавать сигнал на частоте 33 кГц, обеспечивая локацию на глубину до 15 м.

Как выбрать трассоискатель или кабелеискатель

При выборе оборудования учитывайте следующие критерии:

• Тип искомых коммуникаций — для металлических труб и кабелей достаточно электромагнитного трассоискателя; для неметаллических труб требуется трассоискатель с зондом; для поиска повреждений кабеля нужен акустический комплект.

• Глубина поиска — должна соответствовать глубине залегания ваших коммуникаций (разные модели обеспечивают поиск на глубине до 8, 15 метров и более).

• Условия эксплуатации — наличие помех от соседних коммуникаций (в таких случаях могут потребоваться частотные фильтры или специальные датчики).

• Необходимые функции — определение глубины, идентификация "своего" кабеля в пучке, работа в "шумной" среде.

• Совместимость с существующим оборудованием — возможность подключения внешних антенн, датчиков, интеграция с GPS/ГЛОНАСС для привязки точек.

Разновидности трассоискателей и кабелеискателей

Ассортимент включает несколько основных категорий:

• Трассоискатели электромагнитные — основные приборы для поиска металлических труб и кабелей. Могут быть моноблочными или состоять из отдельного передатчика и приемника.

• Кабелеискатели — специализированные приемники с расширенным набором рабочих частот (от 50/60 Гц до 33 кГц и более), часто со встроенным GPS/ГЛОНАСС.

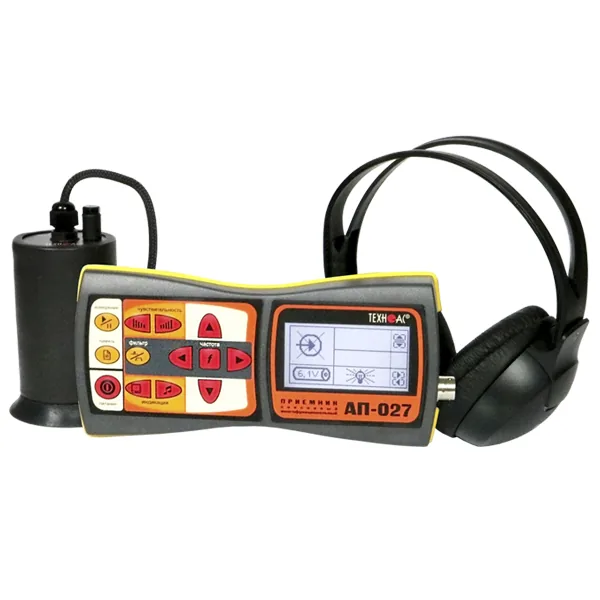

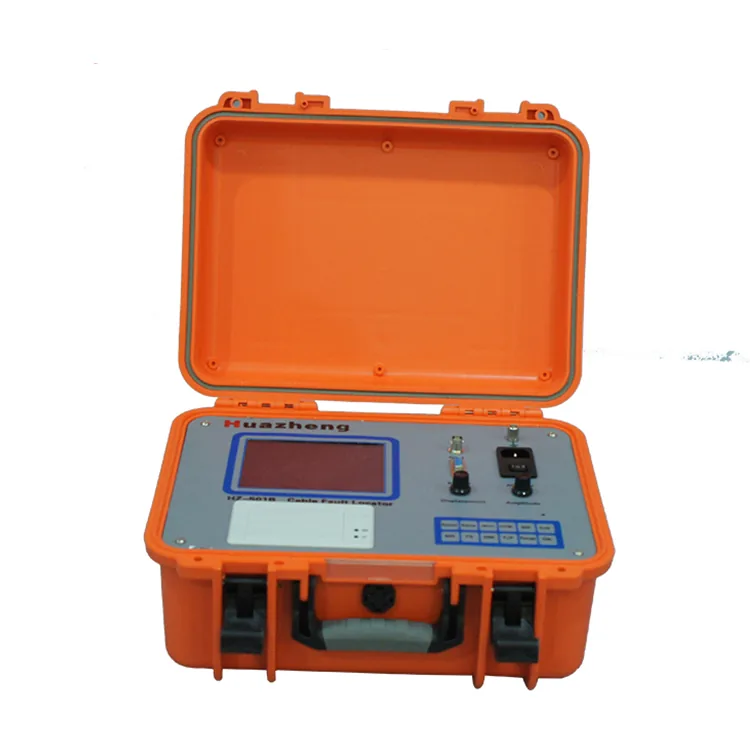

• Акустические поисковые комплекты — состоят из акустического приемника-усилителя и генератора высоковольтных импульсов (или работают совместно с ним) для точной локации повреждений кабеля.

• Автономные передатчики-зонды — для локации неметаллических труб.

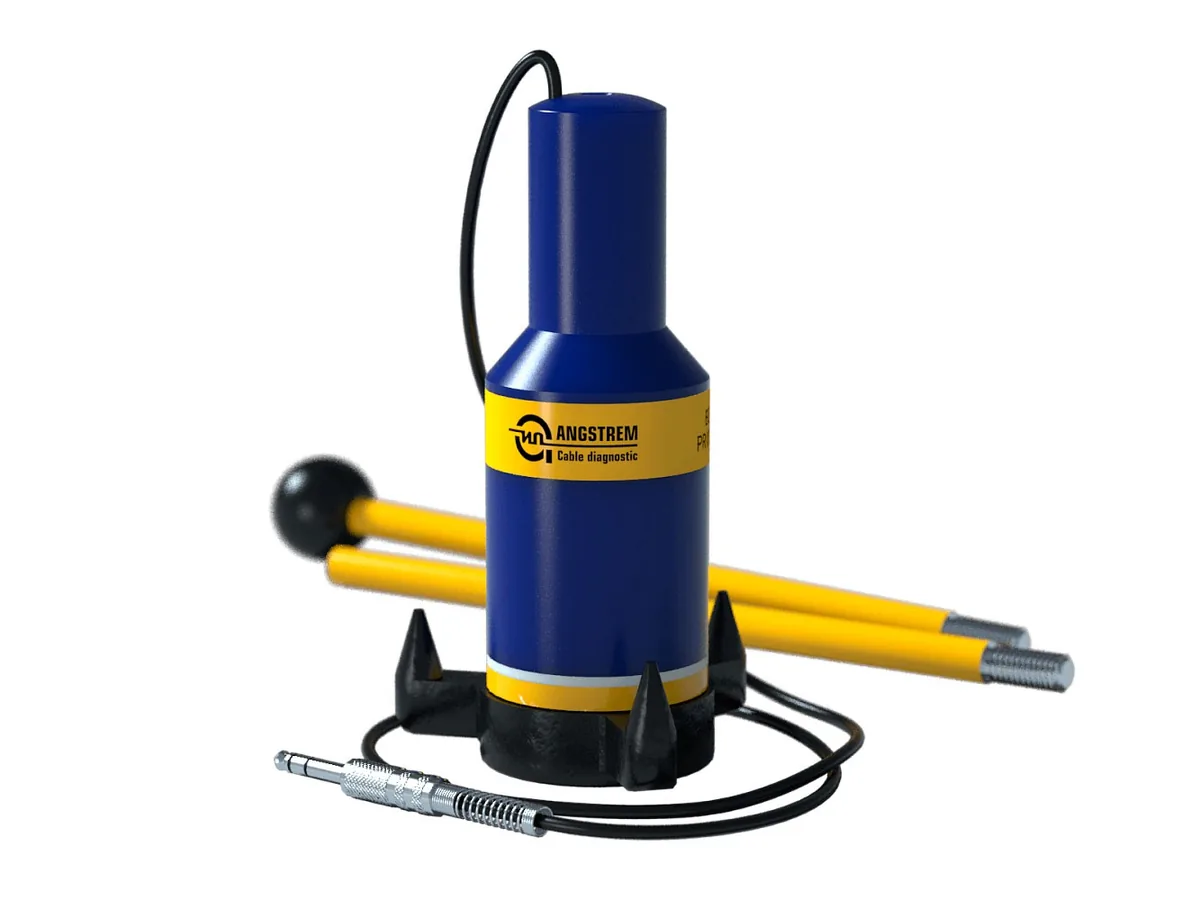

• Датчики и аксессуары — акустические датчики для преобразования колебаний грунта в сигнал; выносные антенны для поиска подводных кабелей; стетоскопы для определения "своего" кабеля в пучке.

Преимущества использования профессиональных трассоискателей и кабелеискателей

Применение специализированного оборудования дает решающие преимущества:

• Безопасность земляных работ — предотвращает повреждение подземных коммуникаций, аварии и травматизм.

• Экономическая эффективность — сокращает расходы на ремонт поврежденных сетей и простои.

• Высокая точность — позволяет с большой точностью определять местоположение и глубину залегания коммуникаций.

• Скорость обнаружения — быстрое выявление повреждений в кабелях значительно сокращает время аварийно-восстановительных работ.

• Комплексное решение — возможность одновременно решать задачи по поиску трассы и диагностике состояния коммуникаций.

Цена и как купить

Цена на трассоискатели и кабелеискатели зависит от типа прибора (электромагнитный, акустический), его функциональных возможностей, глубины поиска и комплектации.

Чтобы купить оборудование для поиска подземных коммуникаций, которое соответствует вашим задачам, обратитесь к нашим специалистам. Мы поможем подобрать оптимальную модель и конфигурацию, а также рассчитаем индивидуальное коммерческое предложение. Обеспечьте безопасность работ на своем объекте — свяжитесь с нами для получения консультации!
