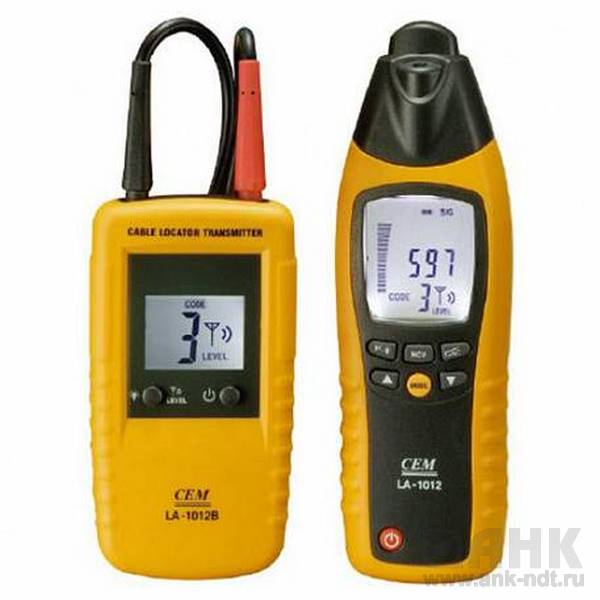

Описание детектора CEM LA-1012
Детектор скрытой проводки LA-1012 предназначен для поиска трубопроводоов, электропроводов под напряжением и без, предохранителей, аварийных выключателей, розеток, предохранительных коробок, мест разрыва и короткого замыкания проводов. Трассоискатель состоит из приёмника и передатчика. Трассоискатель работает по принципу электромагнитной индукции: электромагнитное поле, создаваемое в передатчиком вокруг проводника, порождает в проводнике электрический ток, который в свою очередь создаёт напряжение на катушке приёмника. Полученный приёмником сигнал усиливается, обрабатывается, и выводится на дисплей.
Особенности кабеля-тестера LA-1012:
- Обнаружение любых видов проводников на глубине до 2,5 метров;
- Два устройства: приёмник и передатчик;
- Возможность использования нескольких передатчиков с одним приёмником;
- Однополюсный и двухполюсный режимы работы;
- Автоматическая или ручная регулировка чувствительности;
- Бесконтактное обнаружение напряжения;
- Звуковая сигнализация (с возможностью отключения);
- Встроенный фонарик;
- Автоматическое отключение после 60 минут бездействия;
- Графическая шкала;
- Индикация низкого заряда батареи.
Режимы работы кабеля-тестера LA-1012:
Однополюсный режим детектора скрытой проводки. Применение:
- Обнаружение проводников, розеток, и выключателей, обнаружение обрыва проводника;
- Обнаружение обрыва проводников в изолированном многожильном кабеле;
- Обнаружение обрыва проводников в изолированном многожильном кабеле с использованием двух передатчиков;
- Обнаружение проводников в земле;
- Обнаружение обрыва проводников в системе электрического обогрева полов.
Двухполюсный режим кабелеискателя. Применение:
- Обнаружение обрыва проводников в глубокозалегающем изолированном кабеле;
- Обнаружение предохранителя;
- Обнаружение короткого замыкания.
Технические характеристики детектора CEM LA-1012
Параметр | Значение |
Диапазон измерений напряжения | 12, 50, 120, 230, 400 В |
Диапазон частот | 0 – 60 Гц |
Выходной сигнал | 125 кГц |
Напряжение | 400 В AC/DC |
Глубина залегания проводника | 0 – 2.5 м |
Определение напряжения проводника | 0 – 0.4 м |
Условия эксплуатации | 0 °С – 40 °С; отн. влажность: не более 80 % |
Условия хранения | -20 °С – 60 °С; отн. влажность: не более 80 % |
Электробезопасность | EN 61010-1 |
Защита от перенапряжений | CAT III 300 V |
Габаритные размеры приемника | 190 х 60 х 37 мм |
Масса приемника | 229 г |
Габаритные размеры передатчика | 128 х 68 х 30 мм |
Масса передатчика | 185 г |
