Поверка влагомера поточного ВСН-АТ в Перми
Назначение: для измерений объемной доли воды в нефти, нефтепродуктах, газовом конденсате и других жидкостях органического происхождения после сепарации газа при транспортировке по технологическим трубопроводам, для оперативного и коммерческого учета на предприятиях нефтяной, газовой промышленности и в теплоэнергетике.
Модификации: ВСН-АТ.-004, ВСН-АТ.-010, ВСН-АТ.-020, ВСН-АТ.-025, ВСН-АТ.-050, ВСН-АТ.-0100, ВСН-АТ.-005-С, ВСН-АТ.-010-С, ВСН-АТ.-020-С.

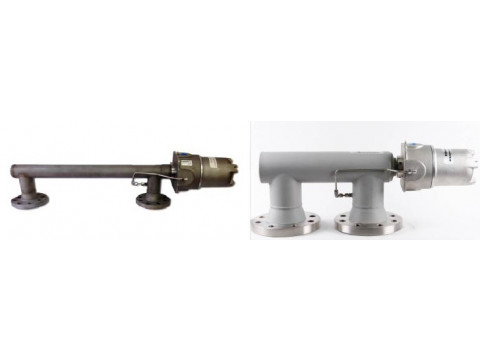

Поверка влагомера поточного ВСН-АТ
Принцип действия влагомеров основан на измерении комплексного электрического сопротивления первичного преобразователя влагомера и резонансной частоты электрических колебаний, создаваемых высокочастотным генератором в зависимости от объемной доли воды в водно-нефтяной смеси.
Влагомер представляет собой металлическую конструкцию, внутри которой расположен первичный преобразователь и электронный блок. Первичный преобразователь состоит из высокочастотного цифрового генератора колебаний и подключенного к нему волновода. Волновод состоит из внешней трубы, являющейся корпусом влагомера, и центрального металлического электрода. В корпусе влагомера находится датчик температуры для коррекции показаний влагомера в зависимости от температуры измеряемой среды.
Электронный блок обеспечивает преобразование измеренного комплексного сопротивления волновода и резонансной частоты в объемную долю воды в водно-нефтяной смеси и передачу этой информации на табло или на внешнее электронное оборудование, осуществляет температурную компенсацию и диагностику влагомера.
Влагомеры изготавливаются в следующих исполнениях:
- конструкция проточной части влагомера: байпасная, угловая или прямотрубная;
- диаметр условного прохода проточной части влагомера, мм: 50, 80, 100, 150;
- диапазон температуры измеряемой среды: стандартное исполнение, низкотемпературный или высокотемпературный;
- максимальное рабочее давление измеряемой среды, МПа: 2, 4, 6, 10;
- значение допускаемой абсолютной погрешности: стандартное исполнение или исполнение со специальной калибровкой.
Поверка осуществляется по документу МП 0310-6-2015 «Инструкция. ГСИ. Влагомеры поточные ВСН-АТ. Методика поверки», утвержденному ФГУП «ВНИИР» 08.09.2015 г.
Перечень основных средств поверки:
- рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614-2013.
Сведения о методах измерений
- Методика измерений описана в разделе «Использование по назначению» руководства по эксплуатации влагомеров поточных ВСН-АТ.
Нормативные и технические документы, устанавливающие требования к влагомерам поточным ВСН-АТ
- ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;
- ТУ 4215-029-95959685-2015 Влагомеры поточные ВСН-АТ. Технические условия.
