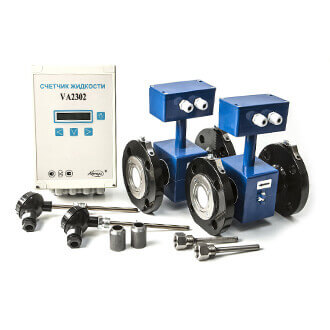

Поверка счетчиков жидкости VA2301, VA2302, VA2304 в Перми
Назначение: для измерений количества и расхода невзрывоопасной жидкости с удельной электрической проводимостью 10^(-3)…10 См/м и преобразования значения расхода в унифицированные выходные электрические частотный и импульсный сигналы и сигнал постоянного тока. Рабочей средой может быть питьевая, теплофикационная или сточная вода, технические и пищевые кислоты, щелочи или рассолы, растворы различных веществ, в том числе пульпы с мелкодисперсными частицами, и другие жидкости с вышеуказанной удельной электрической проводимостью. Могут применяться в различных системах сбора данных, контроля и регулирования технологических процессов, в том числе в пищевой промышленности, в системах водо- и теплоснабжения жилищно-коммунального хозяйства и промышленных предприятий при учетно-расчетных операциях.
Поверка счетчиков жидкости VA2301, VA2302, VA2304
Принцип действия счетчиков основан на явлении электромагнитной индукции . При прохождении электропроводной жидкости через магнитное поле в ней , как в движущемся проводнике, наводится электродвижущая сила, пропорциональная скорости потока жидкости.
Поверка счетчиков жидкости УА2301 и УА2302 проводится согласно документу «ГСИ . Счетчики жидкости УА2301 и VA2302. Методика поверки «, а счетчиков УА2304 согласно документу «ГСИ . Счетчики жидкости УА2304. Методика поверки», утвержденными ФГУП ВНИИМС» в 2008 г.
Основные средства поверки :
- Универсальная пробойная установка УПУ-1 М, диапазон напряжения 0-10 кВ , мощность 10 В .А
- Установка объемная поверочная по ГОСТ 8.156. Пределы допускаемой относительной погрешности не хуже ± 0,15 %.
- Миллиамперметр постоянного тока М 1104, класс 0,2; диапазон измерения 0 -30 мА.
- Частотомер электронно —счетный Ч3-б3, диапазон измерения 0 — 10 кГц, класс 0,05 (для поверки счетчиков с частотным выходом)
- Источник питания Б 5-45, выходное напряжение 0 — 30 В
Межповерочный интервал — 4 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 28723-90. « Расходомеры скоростные , электромагнитные и викревые . Общие технические требования и методы испытаний». Техническая документация АО «Ау‘гЕОА».
- ТУ 4213-005-84818026-08 « Счетчики жидкости УА2301. Технические условия».
- ТУ 4213-006-84818026 —08 «Счетчики жидкости VA2302. Технические условия».
- ТУ 4213-007-84818026 —08 «Счетчики жидкости УА2З 04. Технические условия»
