Поверка источника питания специализированного ТС-4 в Перми
Назначение: для воспроизведения напряжения постоянного тока, измерения напряжения постоянного тока, измерения силы постоянного тока, измерения температуры.
Поверка источника питания специализированного ТС-4
Источник питания ТС-4 применяется в системах электропитания СВЧ изделий в лабораторных и производственных условиях в ручном режиме и в составе автоматизированных испытательных комплексов и измерительных стендов.

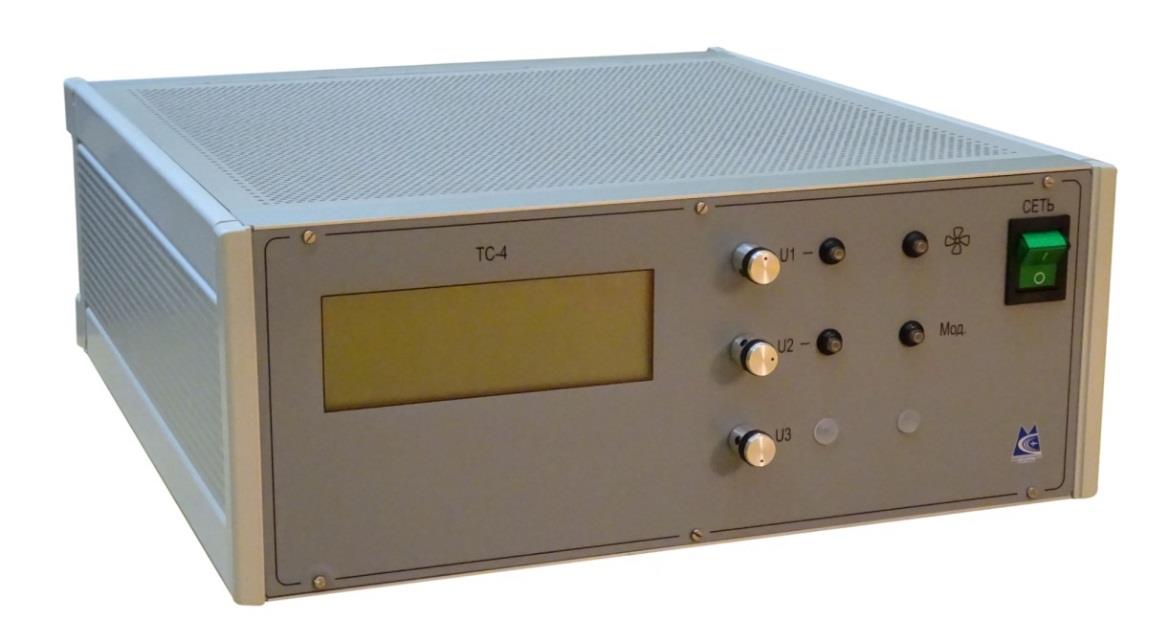

Конструктивно источник питания ТС-4 выполнен в виде единого блока. Все узлы размещены в металлическом корпусе, включая разъёмы интерфейсов RS485, Я8485/5В, ПИТАНИЕ/УПРАВЛЕНИЕ, СИНХР., кнопки переключения режимов работы, органы управления, дисплей.
Принцип действия источника питания ТС-4 основан на преобразовании напряжения сети электропитания переменного тока в стабилизированное напряжение постоянного тока, сравнении параметров выходного напряжения с опорным сигналом и подачей управляющего воздействия на регулирующий элемент, а также преобразовании входного аналогового сигнала в цифровой с помощью АЦП.
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и в виде наклейки на переднюю панель источника питания ТС-4.
Комплектность
Комплектность поставки источников питания ТС-4
| Наименование | Обозначение | Количество |
| Источник питания специализированный ТС-4 | МКШУ.436717.008 | 1 шт. |
| Кабель соединительный | МКШУ. 685661.017 | 1 шт. |
| Кабель сетевой | РС-186-VDE | 1 шт. |
| Кабель вспомогательный | D-SUB 50 (вилка) | 1 шт. |
| Преобразователь интерфейса | RS485/USB | 1 шт. |
| Компакт-диск с ПО «TS4Pult.exe» | — | 1 шт. |
| Руководство по эксплуатации | МКШУ.436717.008 РЭ | 1 шт. |
| Паспорт | МКШУ.436717.008 ПС | 1 шт. |
| Методика поверки | МКШУ.436717.008 МП | 1 шт. |
| Упаковка | — | 1 шт. |
Сведения о методах измерений
приведены в разделе «Порядок работы» документа МКШУ.436717.008 РЭ.
Нормативные документы
- Приказ Росстандарта № 3457 от 30.12.2019 г. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
- Приказ Росстандарта № 2091 от 01.10.2018 г. Г осударственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 ■ 10-16 до 100 А
- ГОСТ 8.558-2009. Государственная поверочная схема для средств измерений температуры МКШУ.436717.008 ТУ Источник питания специализированный ТС-4. Технические условия
