Назначение: для измерения рН, удельной электрической проводимости (УЭП), массовой концентрации растворенного кислорода и температуры в жидких средах.

Поверка анализатора комбинированного Seven

Принцип действия анализаторов комбинированных Seven заключается в измерении электрического сигнала, поступающего с одного из датчиков физико-химических параметров жидкости: потенциометрического (измерение рН, рХ), амперометрического (измерение массовой концентрации растворенного в воде кислорода) или кондуктометрическо-го (измерение УЭП).

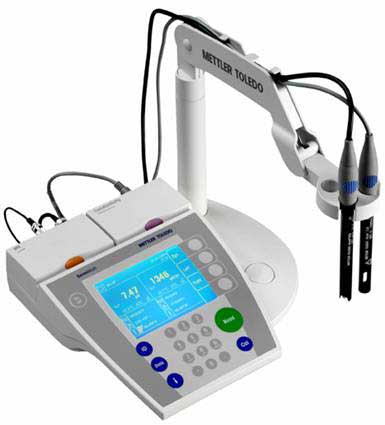

Анализатор состоит из вторичного и первичного преобразователей. Вторичный преобразователь SevenExellence выполнен в виде микропроцессорного блока с сенсорным ёмкостным дисплеем, а SevenGo Optiox c жидкокристаллическим дисплеем и кнопочной клавиатурой. Электропитание измерителя осуществляется от адаптера электропитания для SevenExellence или от четырех батареек типа АА (только для SevenGo Optiox). К анализатору могут быть подключены первичные преобразователи: электроды pH/рХ, в том числе, изготовленные по технологии ISFET, контактные датчики электропроводности, датчики растворенного кислорода на основе ячейки Кларка и оптического метода, датчики температуры. Пользователь может добавлять и удалять первичные преобразователи, а также редактировать их параметры. Анализатор позволяет задавать и контролировать срок годности и ресурс датчиков.

В измерителях предусмотрен ввод сигнала от преобразователя температуры, встроенного непосредственно в первичный преобразователь. Соответствующая вычислительная программа позволяет осуществлять температурную компенсацию результатов измерения рН, приведение результатов измерения УЭП к температуре, вычисление общего содержания растворенных солей в диапазоне 0,1 до 199,9 г/л, а также температурную и барометрическую коррекцию результатов измерения содержания растворенного кислорода. Функция приведения результата измерения УЭП к температуре 20, 25 или 18 оС реализуется за счет ввода в память прибора коэффициента, являющегося справочной характеристикой и характеризующего измеряемую среду при измеренном прибором значении температуры. При наличии соответствующих методик и комплектации соответствующими ионоселективными электродами измерители позволяют выполнение измерений рХ до 18 различных одно- и двухвалентных ионов.

Модификации анализаторов Seven различаются типом электрода и вторичного преобразователя. В наименовании приборов SevenExcellence буква «S» обозначает принадлежности к серии Seven, последующие три цифры наличие модулей. Одновременно на приборе может быть установлено до 3 модулей. Так, цифра «4» обозначает наличие модуля для измерения рН (мВ), цифра «5» наличие модуля для рН и рХ , цифра «7» наличие модуля для измерения удельной электропроводности, цифры «6» или «9» — наличие модуля измерения массовой концентрации растворенного кислорода.

В наименовании приборов SevenGo буквы «SG» обозначают принадлежность к серии портативных приборов SevenGo, цифра «9» — возможность измерения массовой концентрации растворенного кислорода, цифра «8» — возможность измерения рН и рХ.

В конструкции вторичного преобразователя предусмотрено опломбирование, ограничивающее несанкционированный доступ к внутренним частям в период эксплуатации.

Программное обеспечение

Встроенное программное обеспечение «Seven», специально разработанное для решения задач управления анализаторами, считывания и сохранения результатов измерений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
